丁类工业厂房报建电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:15355.52平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:防雷接地
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:福建
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它

该附件为福建丁类工业厂房报建 电气施工图

概况:
该项目为福建莆田电子科技产业园 A09厂房,为丁类工业厂房。单层建筑。建筑总面积15355.52m。建筑层数为地上1层(局部两层)。建筑总高度为11.5米。结构类型为钢排架结构。抗震设防烈度为7度。

设计范围:
配电系统;照明系统;应急照明配电;疏散指示配电;
电力配电;消防配电系统;防雷、接地及安全系统。

部分图纸摘录:

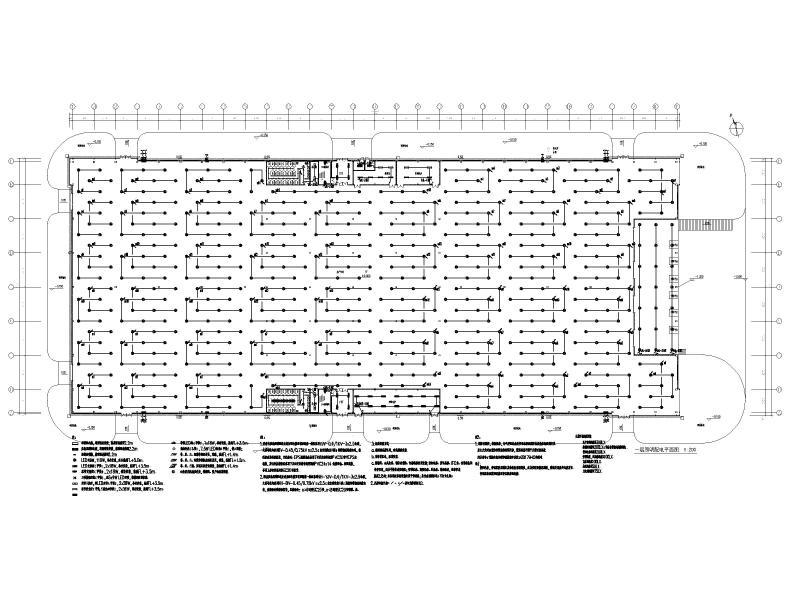

照明配电平面图

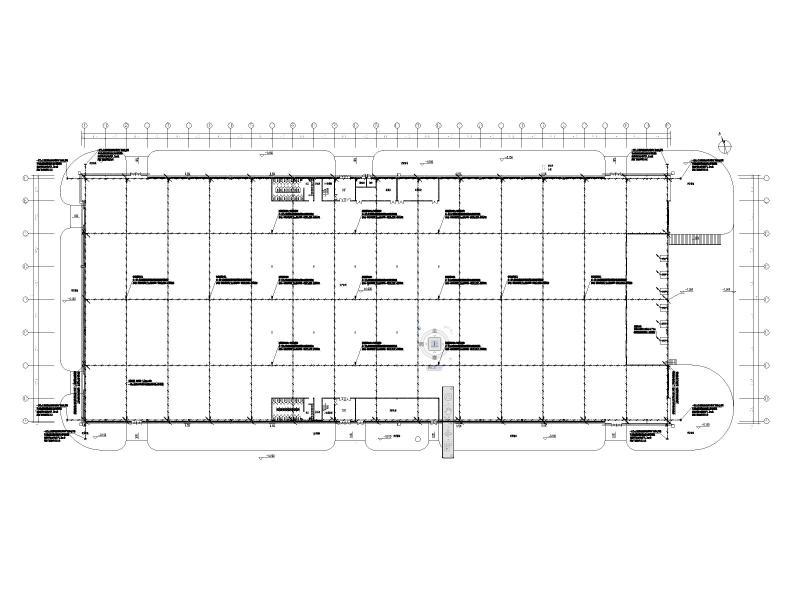

接地平面图

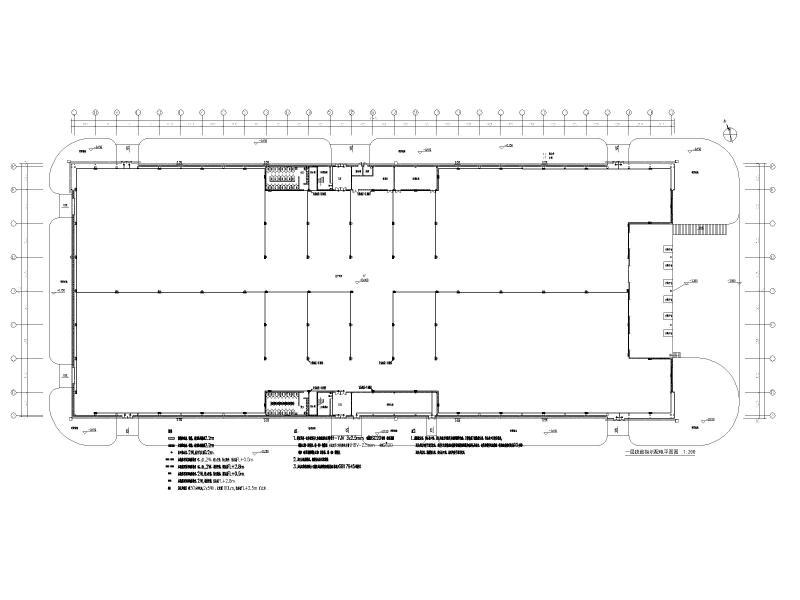

疏散指示配电平面图

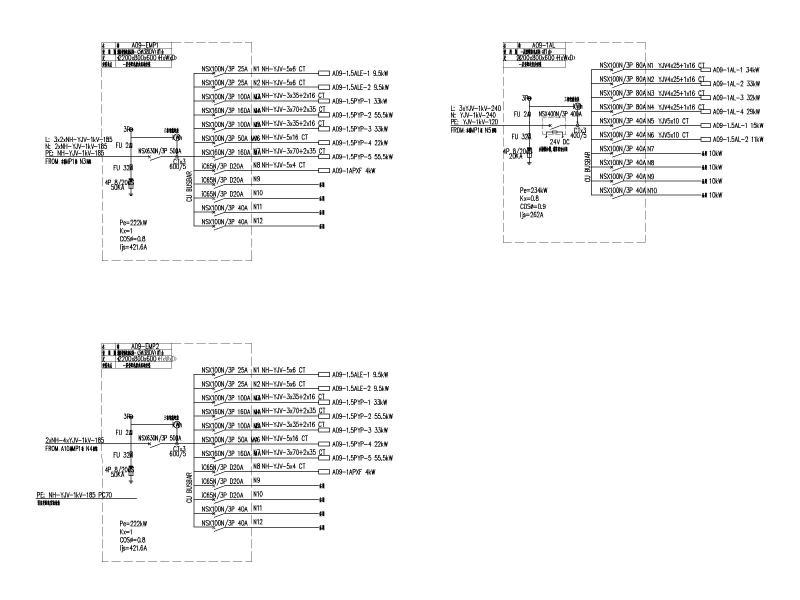

配电箱系统图

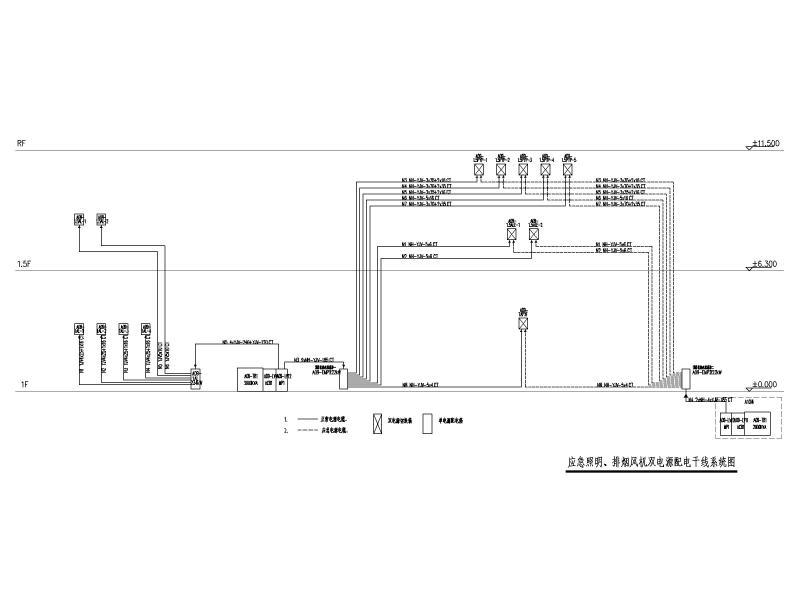

应急照明、排烟风机双电源配电干线系统图

应急照明强切原理图
屋面敷设扁钢详图



以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
  • 厂房电气施工图纸 - 7
    厂房电气施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
