铸造车间采暖通风设计CAD施工图纸

[复制链接]

0

主题

0

帖子

738

积分

超级版主

Rank: 8Rank: 8

积分
738
发表于 2020-2-27 12:39:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑设计面积:56605.48平方米平方米
  • 图纸设计深度:施工图
  • 参考图纸:20张以下张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 项目所在地:黑龙江

附件详情

  • 资料目录
  • 设计施工总说明及主要设备材料表
  • 车间采暖系统图
  • 生活间采暖平面及系统图
  • 生活间通风平面图

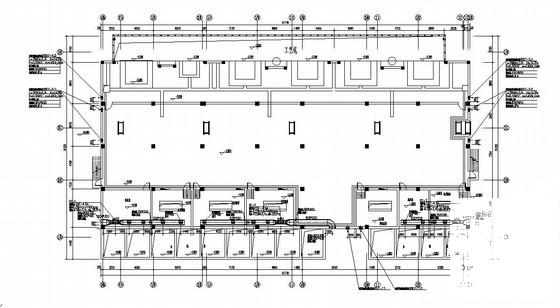

  • 铸造车间采暖平面图
  • 铸造车间屋顶通风平面图

附件详情

该项目为大型铸造车间采暖、通风设计。
采暖热媒采用85~60℃热水,由厂区热力管网供给
厂房采暖系统采用上供上回单管同程式;生活间、水泵房采暖系统采用上供上回双管同程式。
散热设备采用SQGZ609型和SQGZ616型钢管柱型散热器
铸造车间熔炼室设计全面通风,换气次数为不小于5次/h

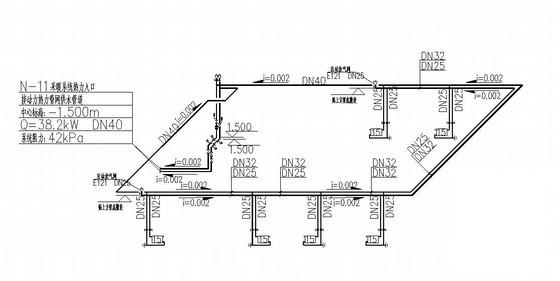

水泵房采暖系统图

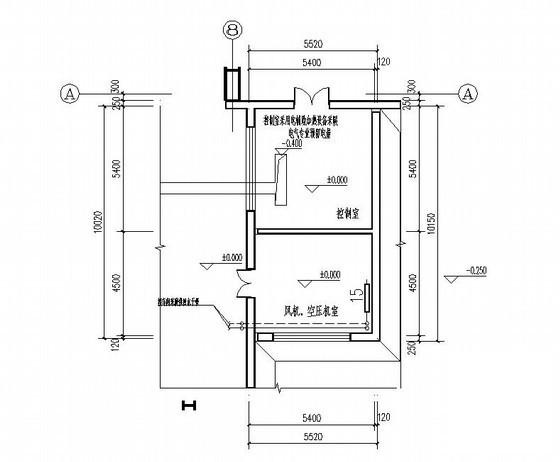

热处理控制室采暖平面图

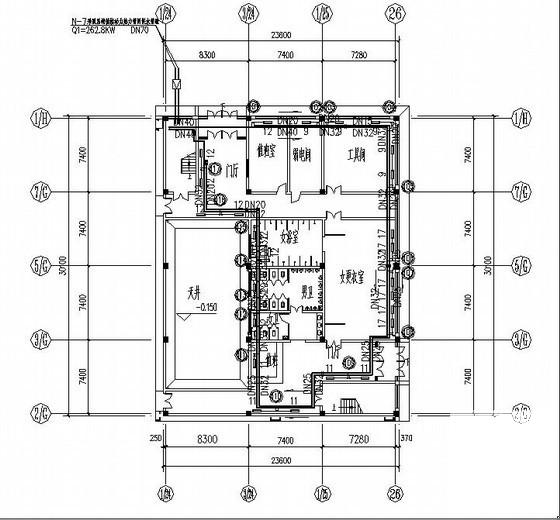

1号生活间一层采暖平面图

车间采暖通风 - 1
第 1 张图
车间采暖通风 - 2
第 2 张图
车间采暖通风 - 3
第 3 张图
车间采暖通风 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 12:39:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ede2e2w0s0e1c2cdscc.rar

1.34 MB

下载  售价: 100 积分    赚积分
