国内多层住宅楼小区采暖通风系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-29 13:21:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4708.20平方米
  • 建筑地上层数:5层
  • 图纸设计深度:扩初图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,冷热源
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:北京
附件详情
一、项目概要:

该项目是一个多层住宅小区建筑,地上5层,建筑面积约4708.20平米。图纸内容包含设计施工说明,主要设备材料表及图例,采暖干管平面图,采暖平面图,管井大样图,剖面图等...

二、采暖工程:

本楼采暖热源由小区换热站供给,介质为热水,商铺及住宅部分采暖为集中供暖设分户热计量,系统为地板辐射采暖系统该资料到集配器止,室内只提供热负荷(已包括户间传热);...

三、空调与通风工程:

夏季制冷采用分体式空调,用户自理,建筑预留空调机位。风管、风口、阀门、通风机、管道和设备的保温材料,采用不燃材料制作,消声材料和粘结剂为不燃材料或难燃材料,通风风管和加压风道均采用镀锌钢板制作.风管穿防火分区、机房、楼板和火灾危险性大的房间隔墙,垂直风管与每层水平风管交接处的水平管段上设防火阀.各卫生间和厨房预留安装排风机所需的位置和条件,且建筑选用防止支管回流和竖井泄漏的排风道,详见建施。凡通风机直通大气的进、出口处必须设防护网...

北京多层住宅小区采暖通风系统设计

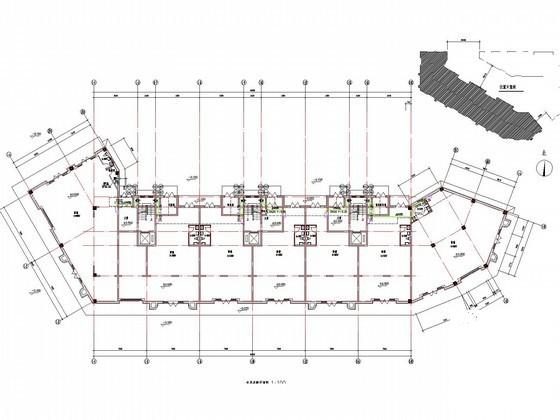

I平面图首层采暖平面图

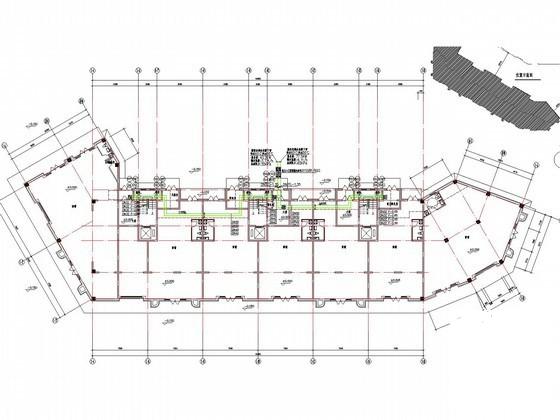

二层采暖平面图

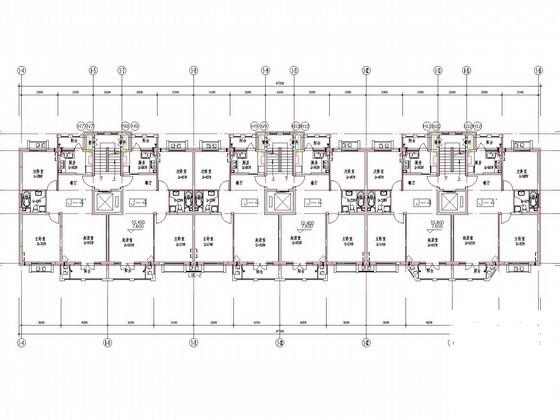

三、四层采暖平面图

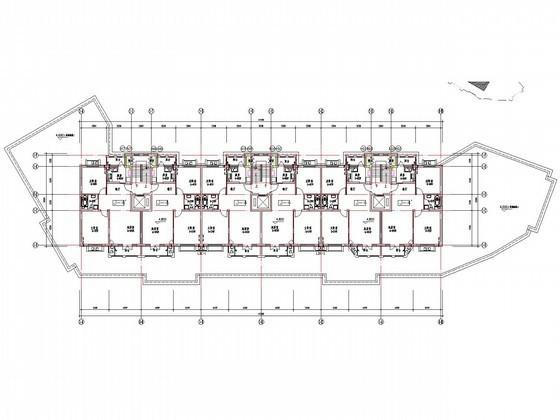

多层住宅楼通风 - 1
第 1 张图
多层住宅楼通风 - 2
第 2 张图
多层住宅楼通风 - 3
第 3 张图
多层住宅楼通风 - 4
第 4 张图
多层住宅楼通风 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 13:21:03上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edecc1w02c202ccfee0.rar

626.14 KB

下载  售价: 100 积分    赚积分
