建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑地上层数：18层
-
图纸设计深度：方案(初设图)
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.45kN/平方米
-
参考图纸：67张
-
设计年代：近代
-
幕墙面板材料：玻璃幕墙
-
玻璃幕墙：半隐框, 明框
附件详情
该项目是济南某办公楼幕墙项目，地上18层，6度设防。

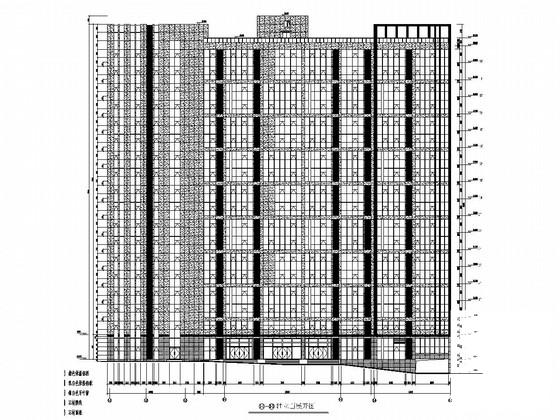

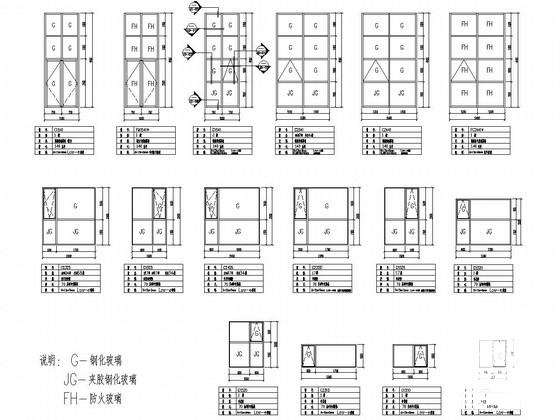

该资料包含：立面图，平面图，半隐框玻璃幕墙大样图，明框玻璃幕墙安装节点图，半隐框玻璃幕墙安装节点，120、140系列幕墙后置埋件，铝合金百叶窗大样图，铝合金门窗，玻璃幕墙，外墙装饰节点图共计67张图。
计算书：140系列明框玻璃幕墙工程设计计算书39页，120系列半隐框玻璃幕墙工程设计计算书25页，办公楼玻璃幕墙工程热工性能计算书45页，设计说明12页。
分享投稿时间：近几年12月。

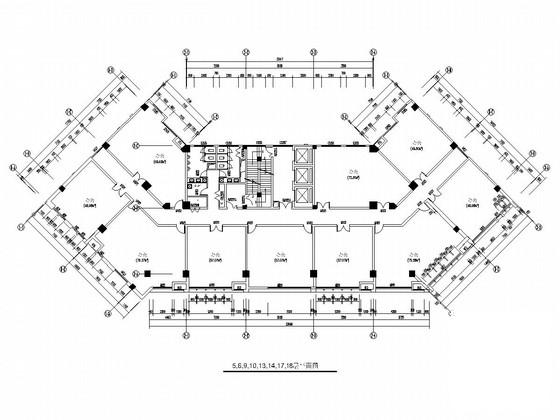

5,6,9,10,13,14,17,18层平面图
大样图

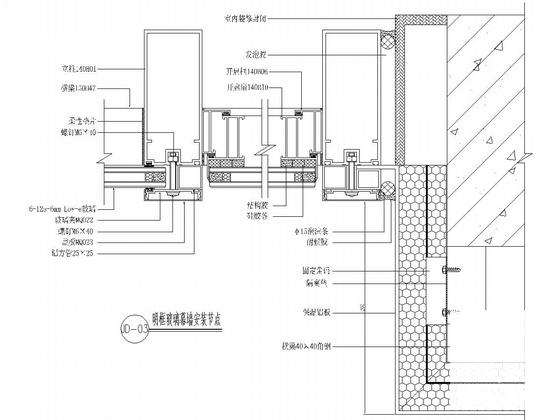

明框玻璃幕墙安装节点图

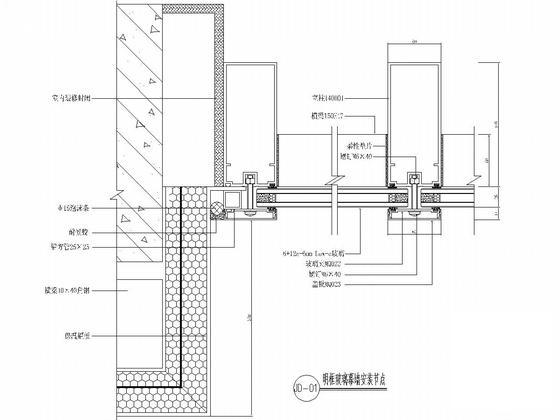

明框玻璃幕墙安装节点图

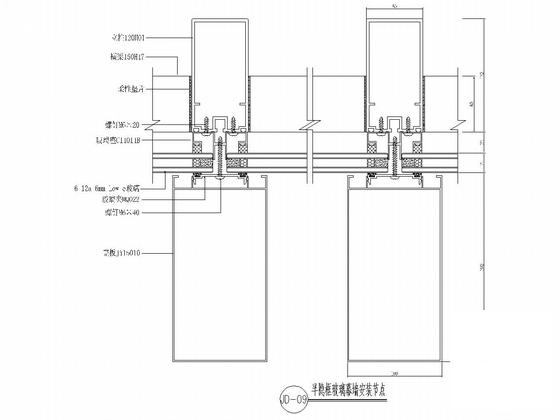

半隐框玻璃幕墙安装节点
半隐框玻璃幕墙安装节点
120、140系列幕墙后置埋件
铝合金百叶窗大样图
半隐框玻璃幕墙大样图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-28 19:24:25上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
|
