一份63层超高层建筑幕墙结构CAD施工图纸（幕墙计算书）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 幕墙面板材料：玻璃幕墙

• 幕墙支承结构：构件式幕墙

• 玻璃幕墙：构件式

• 金属幕墙：单层铝板

附件详情

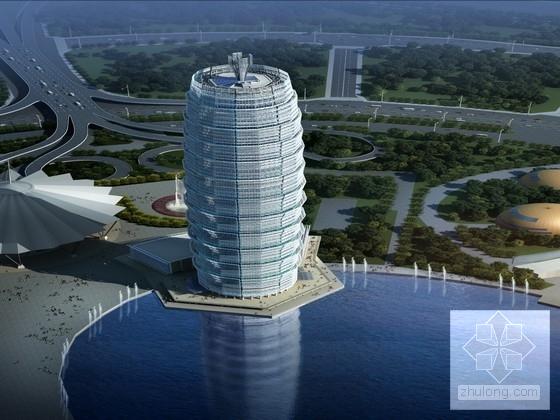

该项目是郑州某63层超高层幕墙项目，包括：埋件施工图设计说明，地下夹层埋件图，首层拉索埋件图，三~三十五层埋件平面图，埋件加工图等共计43张图，计算书包括：计算说明，地下一层全玻幕墙预埋件计算，首层、地下夹层铝板包柱预埋件计算，地下夹层吊顶石材预埋件计算，地下夹层女儿墙石材幕墙预埋件计算，首层拉索幕墙预埋件计算共计20页。

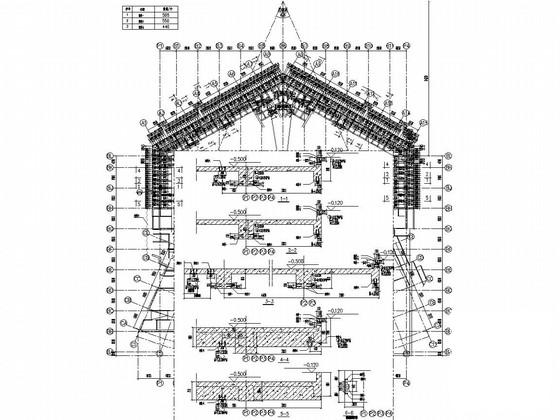

地下夹一层底埋件图

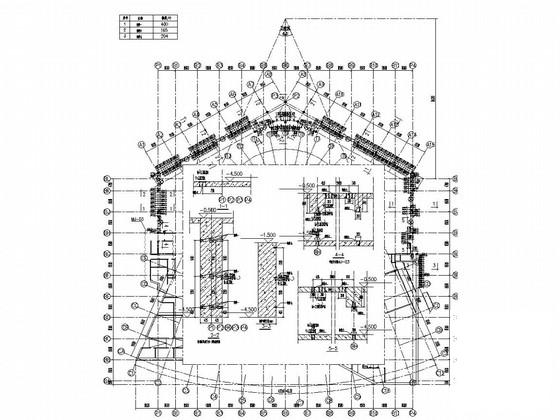

地下夹一层顶埋件图

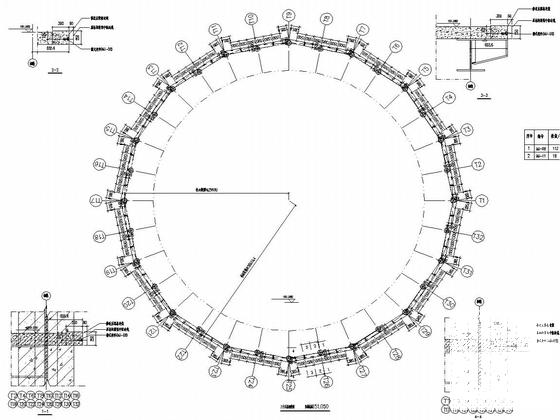

十二层埋件平面图

三十五层埋件平面图

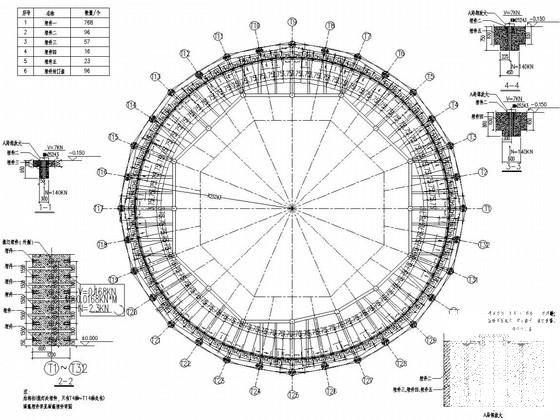

首层拉索埋件图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
