一、项目概要
1. 概况：该项目位于江苏省扬中市，东侧新扬路，北侧为外环南路，南侧为纬一路，西侧为迎江大道.由体育馆、体育场、景观塔、游泳馆、健身馆组成(游泳馆、健身馆由业主另行委托设计)。
体育场：座席10675人,其中观众座席10563人，贵宾座席82人，无障碍座席30人。地上共四层，可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场馆运营区。
2. 建筑高度(室外地坪至屋面结构面层计)：
体育场：建筑高度22.8m（-0.300至22.50）
3. 建筑建筑结构形式：主体及看台采用钢筋混凝土框架结构。屋面采用桁架钢结构体系。
4. 建筑等级：丙级。 建筑耐火等级：二级。屋面防水等级：二级。主体结构设计使用年限50年。
5. 建筑抗震设防烈度为七度。
6. 经济技术指标：
总用地面积: 109183m平方米
体育馆总建筑面积：21495.63平方米
体育场建筑面积：30457.5平方米
总机动车停车位：469辆
二、设计内容及设计范围
该资料包括红线内的以下内容:
1.火灾自动报警及联动控制系统(含应急广播及背景音乐系统)
2.智能化专项设计内容：
1)通信自动化系统
2)综合布线系统
3)有线电视系统
4)综合保安监控系统(含视频监控系统、入侵报警系统)
5)停车场管理系统
三、通信自动化系统
(一).概述:
该项目在体育场内设置中心通信机房，内设数子程控交换机(PABX)，负责向体育馆、游泳馆、综合训练馆及及景观塔等提供语音信号。体育馆、游泳馆、综合训练馆及及景观塔设弱电机房，内设电话配线架。
1.该项目由市政电信网引来400对电话电缆,进入一层中心通信机房总配线架。机房内设备配置及相应的机房工程不在该资料范围。
2.根据电话进出线的数量选用电话配线架,落地安装。
3.电话站电源由配电所提供两路电源，在机房末端互投，另外配备30kVA的UPS不间断电源，供电时间1小时。
4.程控交换机房设300mm架空层。
5.在内部办公室设置内线电话。
6.引至该项目的中继线穿管埋地引来。
7.电话线路进入综合布线系统，末端穿管沿顶板暗敷。
8.电话机房应设独立的接地线，接地装置与大楼
装置共用，接地电阻不大于1欧。电话进线处的总配线架应装设
。
(二).数据网络系统（含无线数据传输）:
数据网络系统是各种信息流的支撑系统，利用先进、成熟的网络互连技术，构造高速、宽带、稳定、可伸缩计算机网络平台，用以满足体育中心的总体要求，实现与整个体育中心整体网络平滑连接
1.网络功能
1).网络能为场内外的各种信息（包括INTERNET）接收、存储、处理、交换和传输。
2).达到资源共享。
2.网络类型
1).体育场内设置有线网络和无线网络两种通信手段。
2). 从应用的角度，体育场内网络分为专用网络、公共数据网络、综合业务数据网络等。
3). 体育馆内采用局域网（LAN）。
3.网络系统构架
分用户点采用光纤到桌面，其它用户点采用超5类UTP电缆作为水平连接。
2). 网络构成包括网络主交换机、部门交换机、各类服务器、网络接入管理、监控、存储及外围设备。
3).用户端系统的网络操作系统所遵循的原则；
a)网络操作系统必须具有较高的性能；
b)必须支持多种网络协议；
c)操作系统应独立于硬件；
d)必须支持多种计算机平台；
e)必须方便用户访问网络资源；
f)必须有公用的应用程序编程接口；
g)支持远程过程调用；
h)有一定的容错技术；

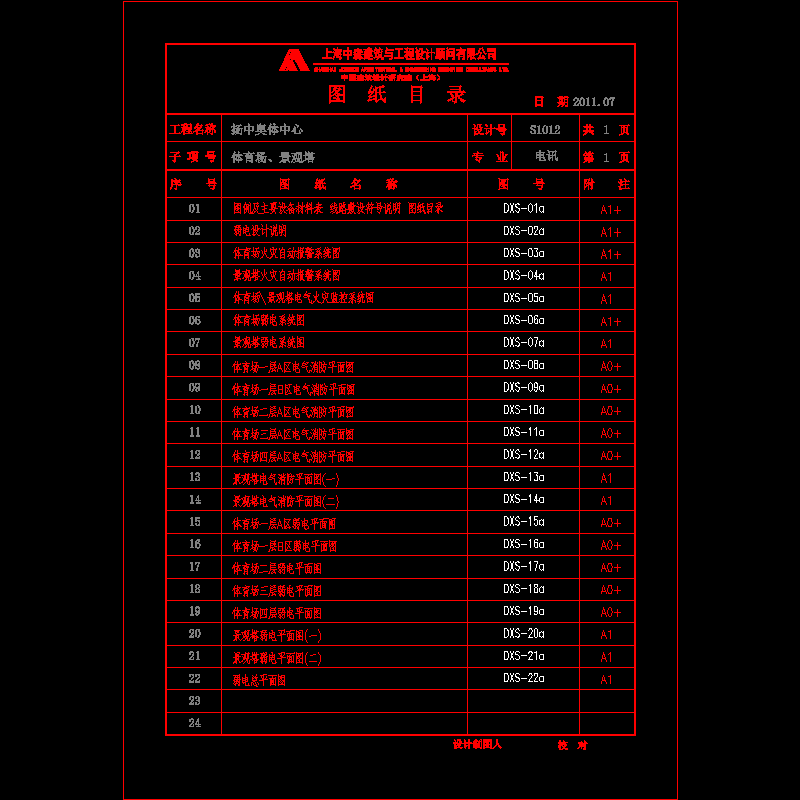

四、图纸展示
景观塔电气消防平面
体育场弱电系统图
体育场消防系统图

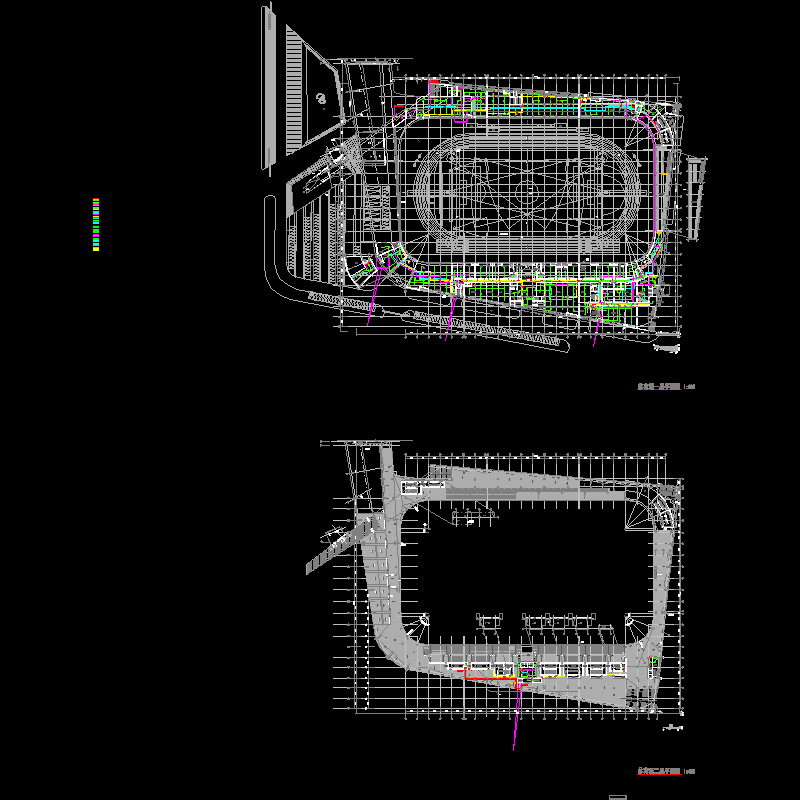

体育场一、二层

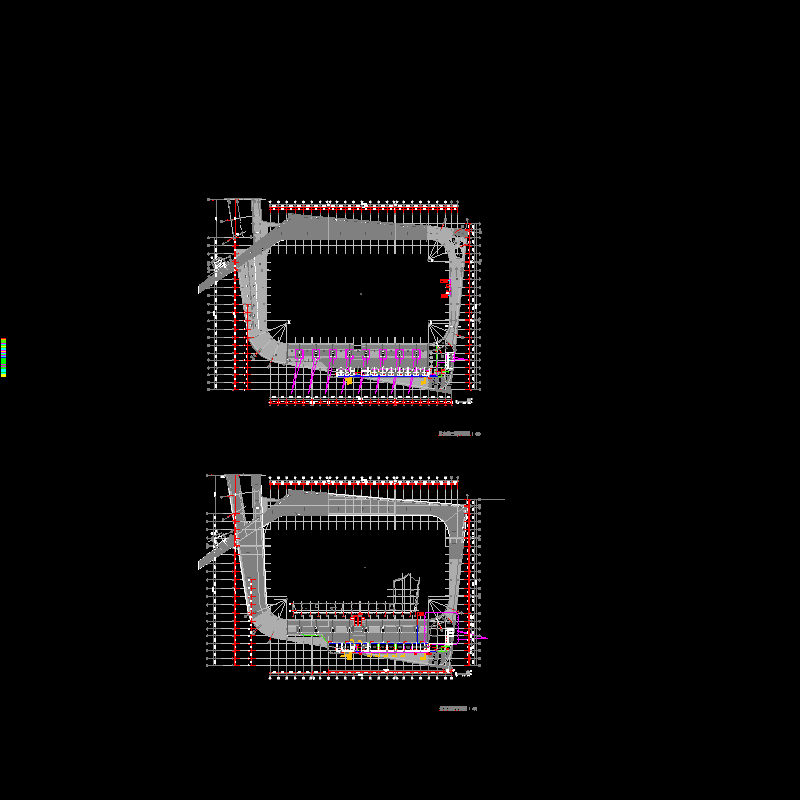

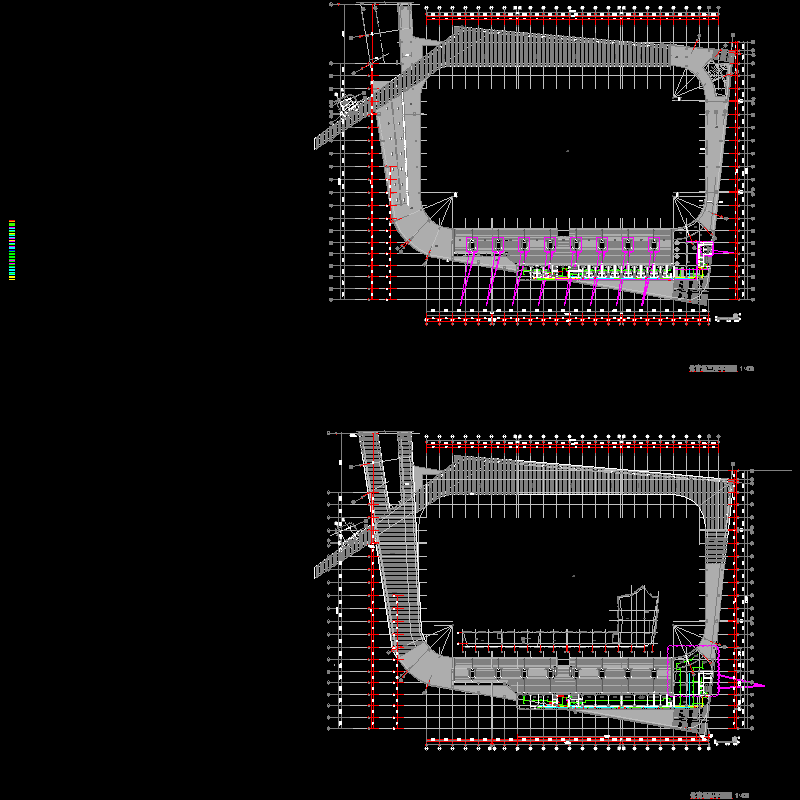

体育场一、二层消防平面图
综合布线系统
