一份4层幼儿园给排水CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：2048平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 项目所在地：广东

附件详情

• 给排水设计施工总说明

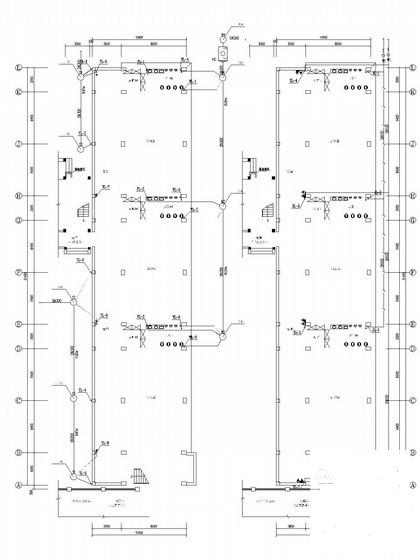

• 一层排水平面图
• 一层给水平面图
• 二层给排水平面图
• 三-四层给排水平面图
• 天面层给排水平面图
• 屋顶层排水平面图
• 排水系统示意图
• 给水系统示意图
• 消火栓系统示意图

附件详情

该项目位于广东，是一栋四层幼儿园建筑；建筑高度为14.7米，建筑占地面积：503平方米，总建筑面积2048平米；设计范围:给水系统、排水系统；
，共计5张图纸；

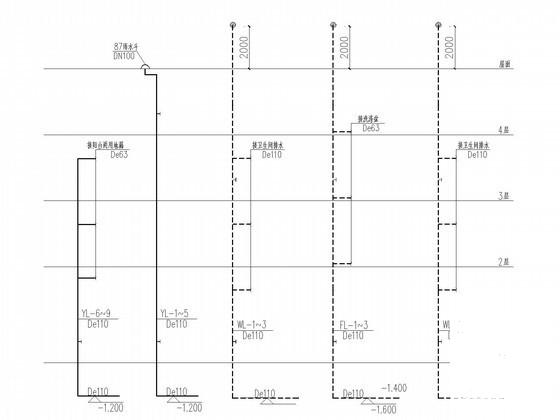

排水系统示意图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 22:47:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
