顺义3层幼儿园给排水施工CAD图纸设计

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5200平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 排水体制:污废合流
  • 雨水重现期:10年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 热水供应方式:集中热水供应
  • 项目所在地:北京
  • 设计详细说明:有
项目概要:
1、工程名称:顺义区赵全营镇镇中心区C1-02、C1-03、C1-04等地块居住、商业(配建限价商品房)(原板桥四期)项目。
2、建设地点:项目位于北京市顺义区赵全营镇中心区
3、建筑设计结构形式:框架结构.
4、建筑类别及防火等级:该项目为幼儿园建筑,地上耐火等级为二级。设计合理使用年限为50年。
5、经济技术指标:总建筑设计面积:5200m2;地上(1轴~3轴)两层,一层层高3.9m,二层层高4.6m;地上(4轴~21轴)三层,层高均为3.6m。

设计范围:
1.室内消防系统:该项目设有室内消火栓给排水系统,湿式喷淋系统,建筑灭火器配置。
2.室内给排水系统:该项目设有给水系统、排水系统、雨水系统。

部分图纸展示;

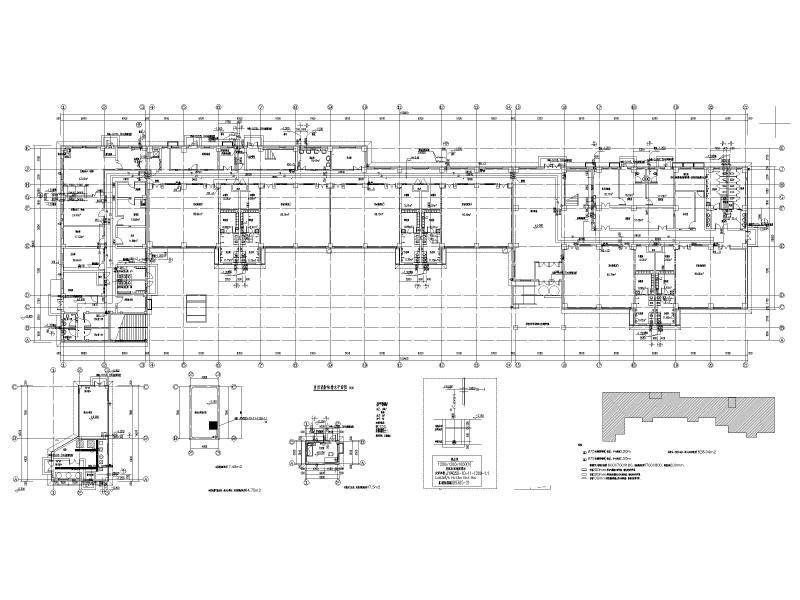

首层消防给排水平面图

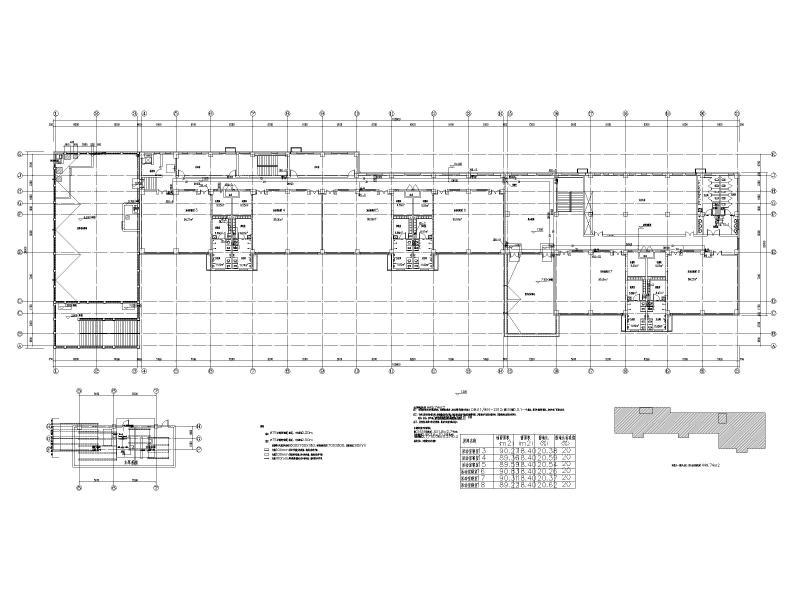

二层消防给排水平面图

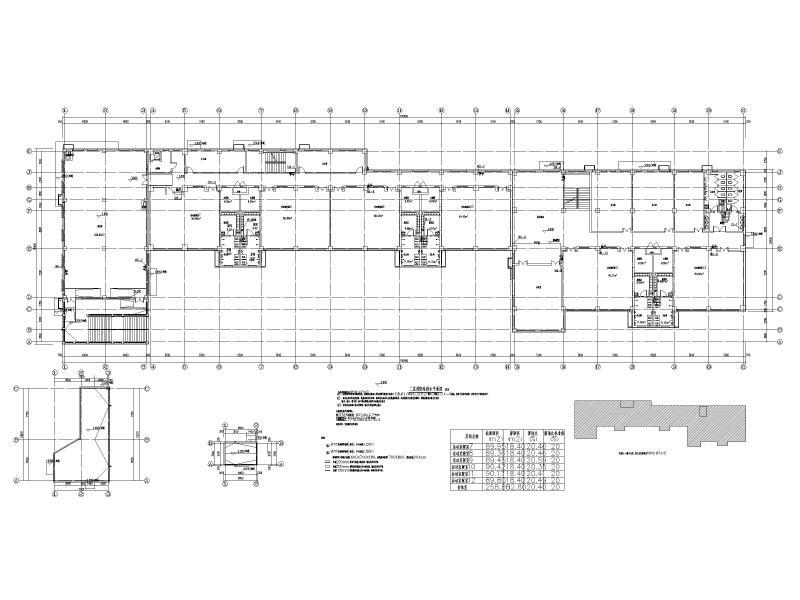

三层消防给排水平面图

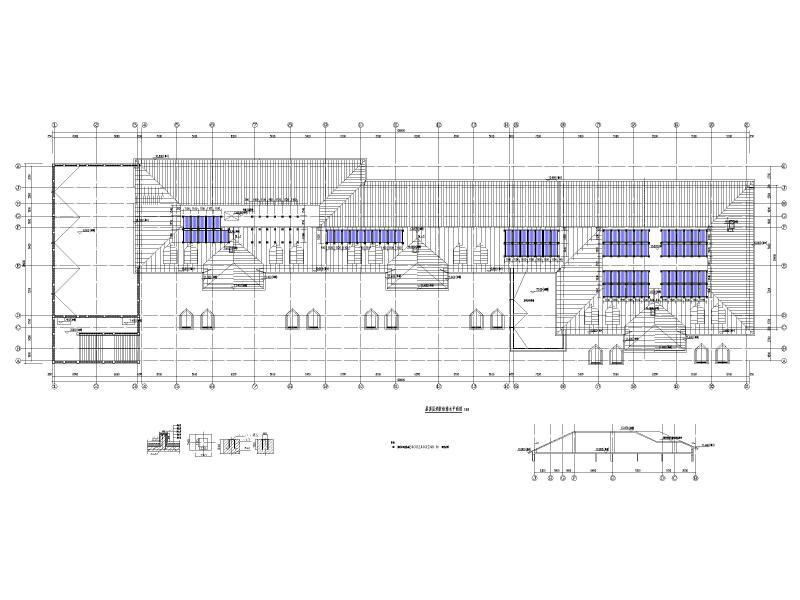

屋顶层消防给排水平面图

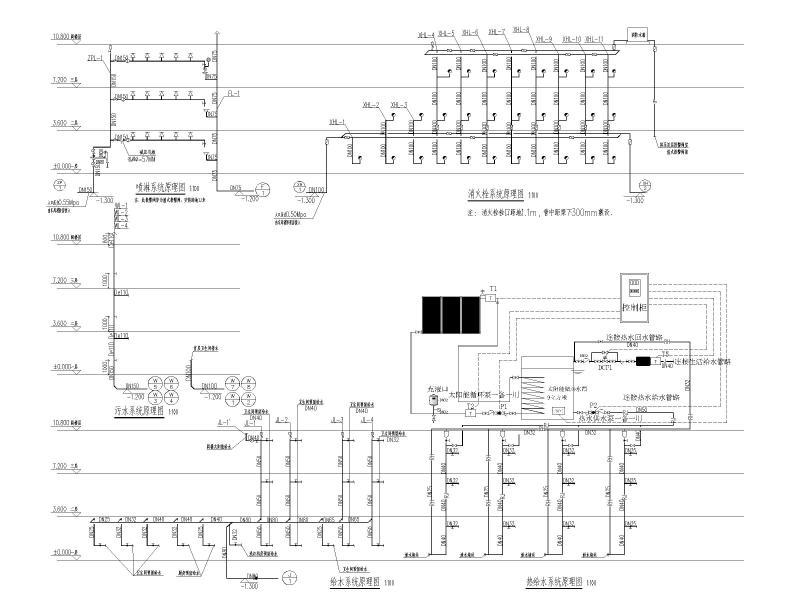

给排水及消防系统原理图
卫生间给排水详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 幼儿园给排水设计 - 1
    幼儿园给排水设计 - 1
  • 幼儿园给排水设计 - 2
    幼儿园给排水设计 - 2
  • 幼儿园给排水设计 - 3
    幼儿园给排水设计 - 3
  • 幼儿园给排水设计 - 4
    幼儿园给排水设计 - 4
  • 幼儿园给排水设计 - 5
    幼儿园给排水设计 - 5
  • 幼儿园给排水设计 - 6
    幼儿园给排水设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
