公司2层食堂给排水CAD图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐餐饮
• 建筑地上层数：2层
• 建筑地下层数：0层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓

附件详情

2. 设计范围： 给排水管道出外墙1.5m。排水检查井、化粪池等由区域给排水统一考虑。生活、消防、生产采用市政自来水（区域设有消防泵站）。市政供水压力为0.22MPa。3. 本专业设计内容： 生活.生产给水及排水系统设计；消防给水设计及建筑灭火器配置；

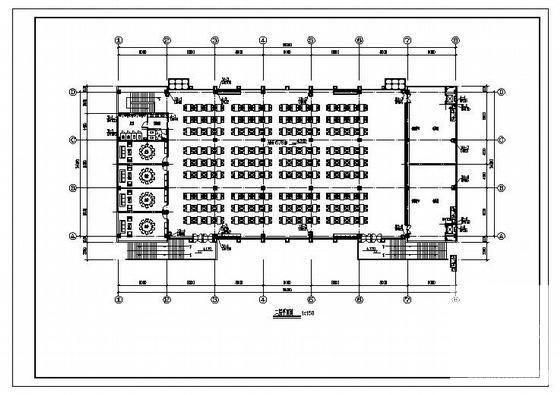

第 1 张图

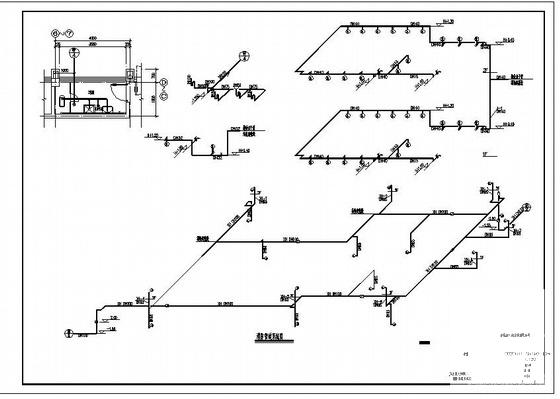

第 2 张图

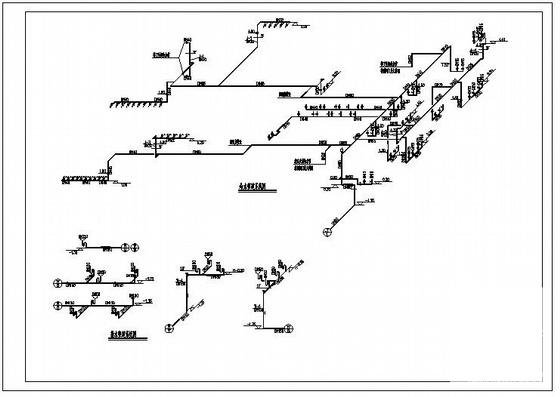

第 3 张图

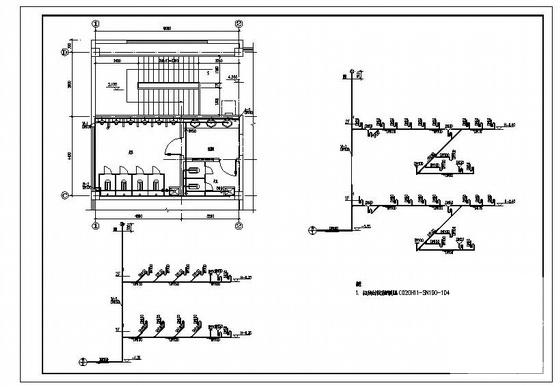

第 4 张图
