一份超高层科技大厦给排水设计CAD施工图纸(自动喷水灭火系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：高层建筑,超高层建筑
• 建筑设计面积：119873.5平方米
• 建筑地上层数：41层
• 建筑地下层数：5层
• 图纸设计深度：施工图
• 参考图纸：48张
• 设计年代：近代
• 地下室用途：商业,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：高位水箱,稳压泵
• 供水方式：市政供水,高位水箱供水
• 供水分区：三区
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水泵,气体灭火,卫生间,集水坑

附件详情

• 标准层消防平面图
• 避难层夹层消防平图
• 给排水平面
• 人防系统图
• 给水系统图
• 排水系统图
• 雨水系统图
• 消火栓系统图
• 自动喷水灭火系统图
• 消防水泵房详图

附件详情

该项目是一栋超高层建筑，建筑高度169.14米。地下五层，地上四十一层，功能为办公、商业、餐饮等面积约9.43万平方米，.地下共五层为车库、设备用房、商业等，面积约11.68万平方米。设计内容包含：消火栓系统、自动喷水灭火系统、水喷雾灭火系统、气体灭火系统、灭火器配置系统。

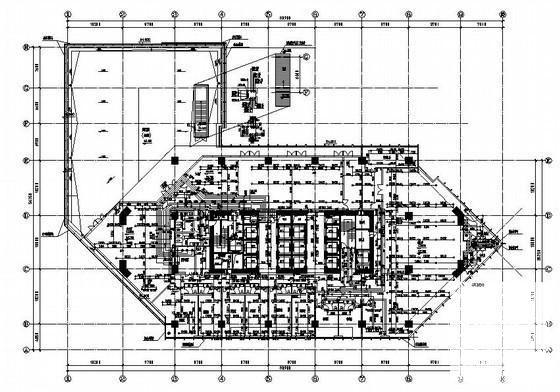

消防平面图

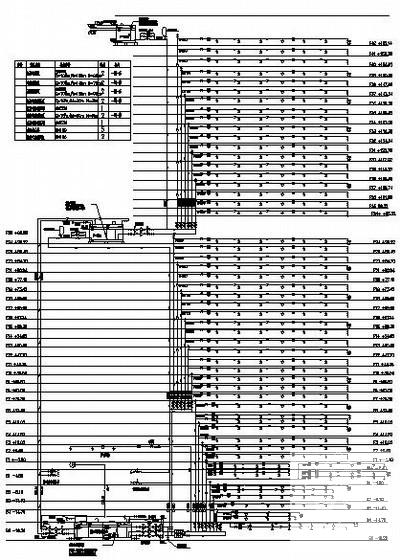

自动喷水灭火系统图

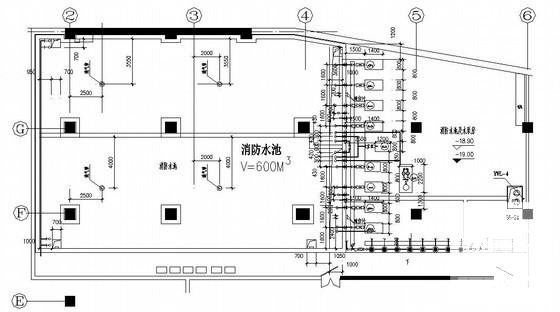

消防水泵房 平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
