会所游泳池工程给排水设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1269

积分

超级版主

Rank: 8Rank: 8

积分
1269
发表于 2020-3-1 11:05:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

一、该资料为海口市某会所游泳池游泳池工程给排水设计施工图。
二、项目概要:海口市某会所游泳池设有游泳池、标准游泳池、儿童池以及温泉按摩池各一座。游泳池面积为S=373m ,有效水深为1.2m,有效容积为448立方米;标注游泳池面积为S=272.5m, 有效水深为1.5m,有效容积为409立方米;儿童池面积为S=40m ,有效水深为0.6m,有效容积为24立方米; 温泉按摩池面积为S=41.5m ,有效水深为0.85m,有效容积为35.3立方米。温泉水池面积为S=120m ,有效水深为1.2m,有效容积为144立方米。

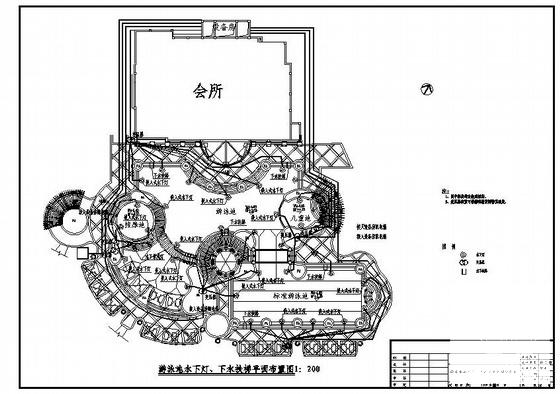

会所游泳池设计 - 1
第 1 张图

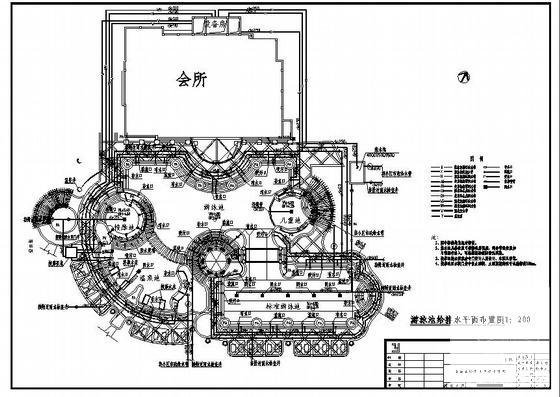

会所游泳池设计 - 2
第 2 张图

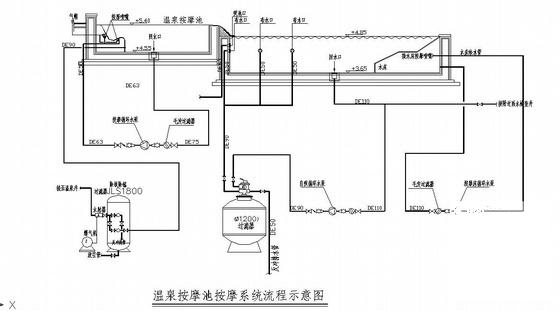

会所游泳池设计 - 3
第 3 张图

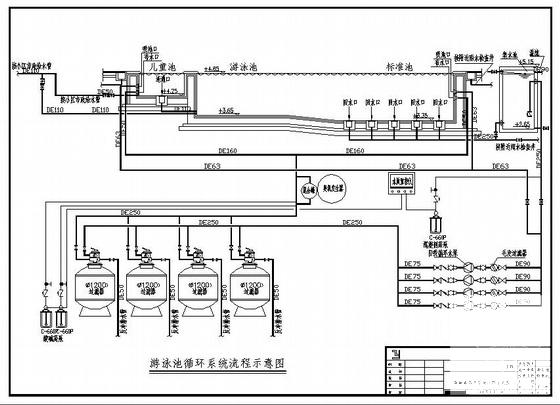

会所游泳池设计 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 11:05:42上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
