国内3层制药公司验室给排水CAD图纸(管道试验压力)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：3层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓

附件详情

一、给水管道安装：1、生活给水管采用给水聚丙烯管（PP-R管)，公称压力采用1.6Mpa等级，给水管道试验压力不小于600kpa。施工时避开避让排水管，紧贴梁底铺设。
二、排水管道安装：1、化学实验室排水管道采用玻璃纤维增强聚丙烯管(FRPP)。2、各种管道的配件采用与横管相应的材料。3、75管排水横管采用坡度为1.5%,50管排水横管采用坡度为2.5%4、排水横管与横管，横管与立管的连接，应采用45°三通、90°斜三通

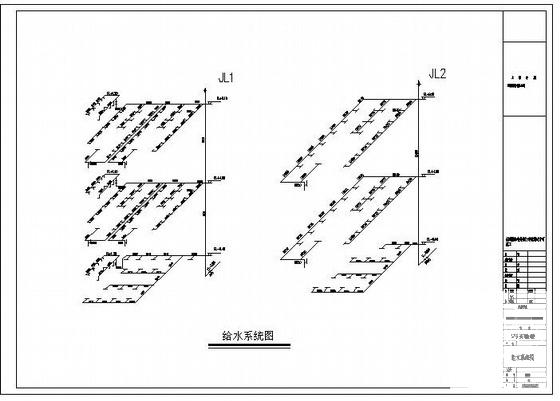

第 1 张图

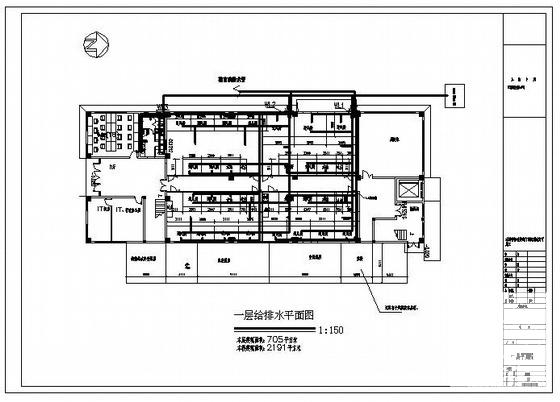

第 2 张图

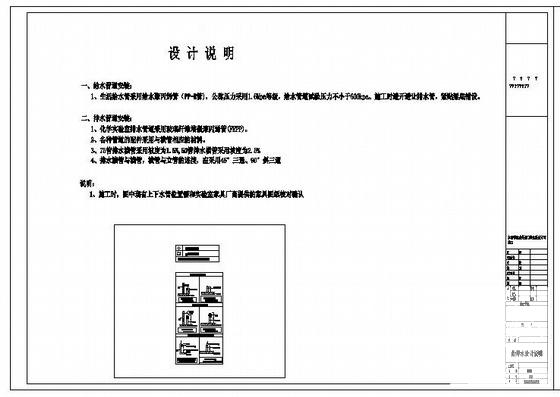

第 3 张图

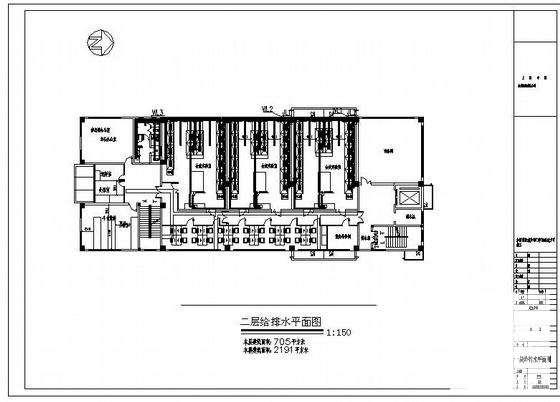

第 4 张图
