一份八万平方米国际大酒店暖通空调设计CAD施工图纸(地下2层)(制冷机房及锅炉房)

tt8899 · 发表于 2020-3-1 16:19:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：宾馆,酒店,其他
建筑高度类型：高层建筑
建筑设计面积：80206平方米
建筑地上层数：26层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：51张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,动力,机房,其它
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统,空气-水系统
采暖系统：热水辐射
全空气系统：定风量
水系统：单式泵,变流量,双管制,同程式,异程式
送风方式：侧面送风,散流器送风,喷口送风,其他
节点大样：集分水器,风机盘管
项目所在地：湖北

附件详情

空调通风设计说明
空调系统安装统一说明
主要设备材料表
制冷机房及锅炉房空调水系统原理图
锅炉房蒸汽系统原理图
酒店水系统原理图
主要空调通风设备控制系统原理图
酒店、附属楼防烟系统原理图
弱电井多联机系统原理图
锅炉房燃气管道系统原理图
酒店厨房燃气管道系统原理图
锅炉房室外直埋油罐平剖面图
锅炉房燃油管道系统原理图
卫生热水一次侧锅炉房水系统原理图
制冷机房设备平面图
锅炉房设备平面图
酒店地板辐射采暖平面图
空调、通风、防排烟平面图
空调水系统平面图
酒店夏季、冬季空调水系统平面图
屋顶层空调、通风、防排烟平面图
构架层空调、通风、防排烟平面图
标准客房平面大样图
附属楼通风、防排烟平面图
机房大样图

附件详情

稿件为湖北某集餐饮、住宿、商务于一体的高档酒店空调通风设计施工图纸，该酒店包括1栋8层附属楼、1栋26层酒店及合并的2层地下室。其中地下1、2层为车库、酒店附属用房及设备用房；附属楼主要为餐厅，员工宿舍、培训室等用房，酒店1~4层为酒店裙房，酒店裙房主要功能为大堂、餐厅、会议室、游泳池等，5层为酒店办公和娱乐用房，6~25层为酒店客房。该建筑附属楼部分面积为26213平方米；酒店部分面积为38974平方米，地下室建筑面积为15019平方米，总建筑面积为80206平方米，酒店建筑高度为99.6米，附属楼建筑高度为30.2米。
设计范围：
1.附属楼、酒店空调系统设计。其中附属楼甲方要求采用分体空调，本专业仅负责对电气专业提空调用电荷载。
2.通风系统设计。
3.防排烟系统设计。
4.环保设计。
5.节能设计。
6.燃气设计。

，图纸共51张。

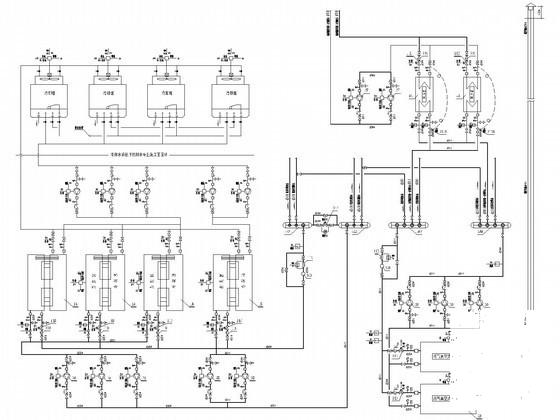

制冷机房及锅炉房空调水系统原理图

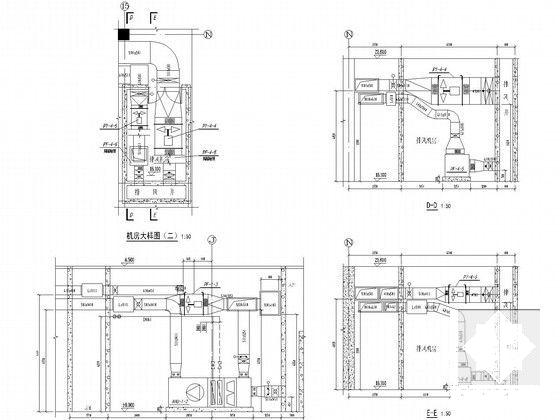

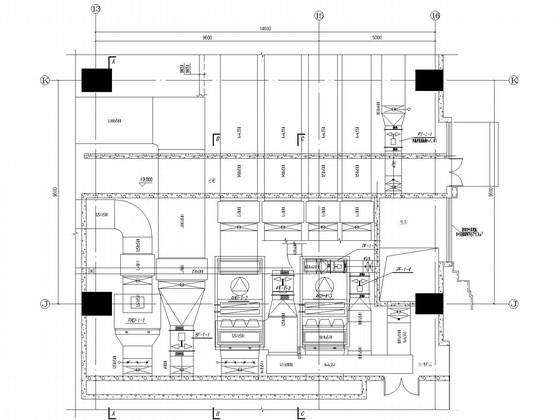

机房大样图

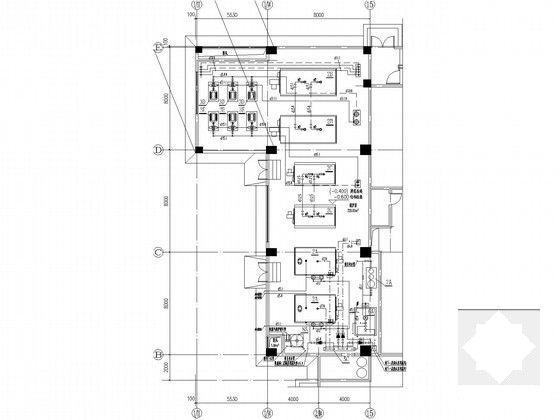

锅炉房设备水管平面图

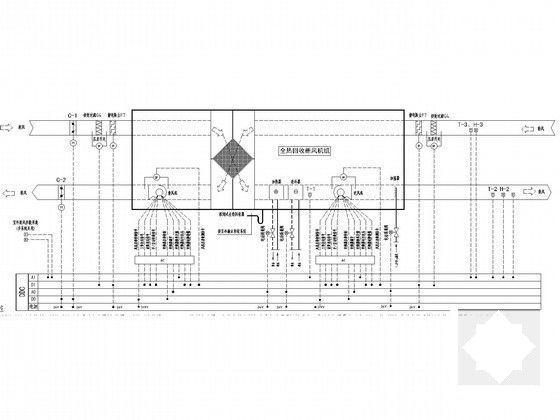

客房新风处理机组控制原理图

机房剖面

锅炉房室外直埋油罐平剖面图

卫生热水一次侧锅炉房水系统原理图

制冷机房A-A剖面图

酒店5-26层水系统原理图

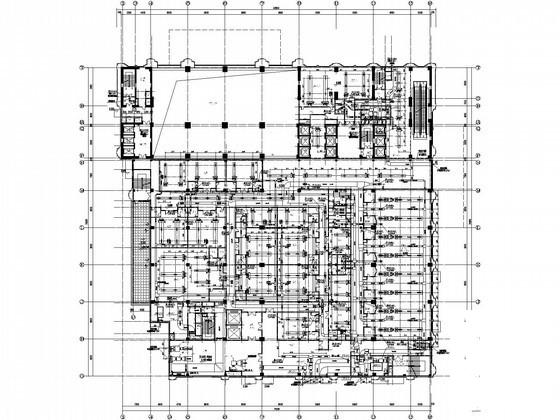

空调、通风、防排烟平面图

屋顶层夏季、冬季空调水系统平面图

酒店地暖盘管
