一份4层休闲度假小区给排水CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 别墅, 教育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：94张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统
• 供水方式：市政供水
• 排水体制：雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 项目所在地：重庆

附件详情

• 三层平面图
• 轴立面图
• 楼门窗表及门窗大样
• 楼厨房、卫生间、生活阳台放大平面图
• 楼斜屋面大样图
• 楼给排水施工图设计资料目录表
• 给排水设计总说明
• 主要设备器材表、图例、使用标准资料目录
• 标准层给水入户平面图、水井大样图
• 给排水系统原理图
• 给排水 平面布置图

附件详情

资料介绍：该项目为某休闲度假小区工程，整个小区由31栋4层的花园洋房、9栋4层合院洋房、10栋3层双拼别墅、5栋2层三拼别墅、5栋2层观景别墅、5栋2层独院别墅、6栋4层小户型住宅、1栋幼儿园及1栋3层会所组成。

设计内容: 生活给水系统、生活污水系统、灭火系统。室外部分见给排水室外管网图。

，图纸共94张。

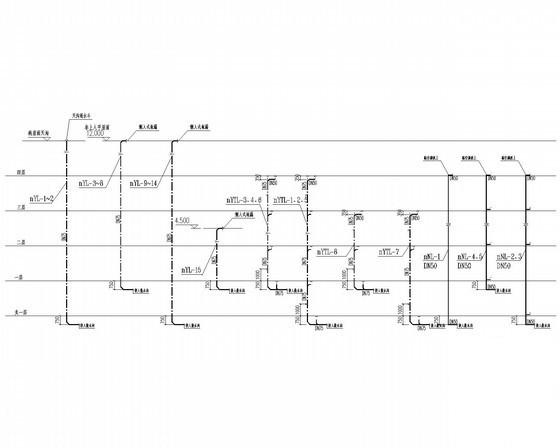

给排水系统展开示意图

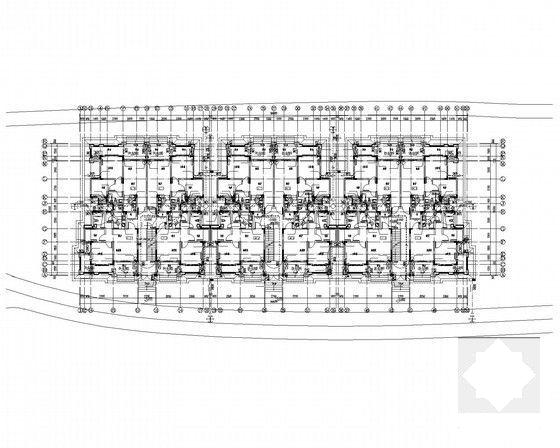

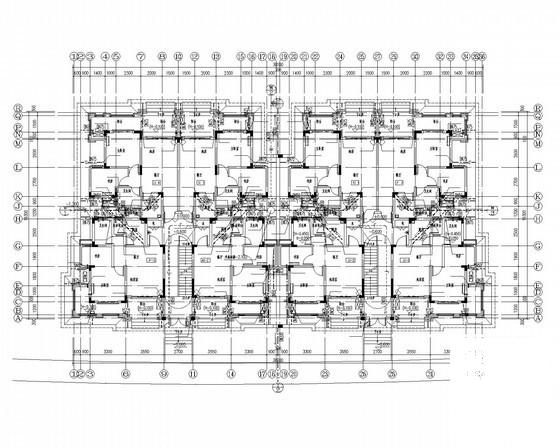

给排水平面图

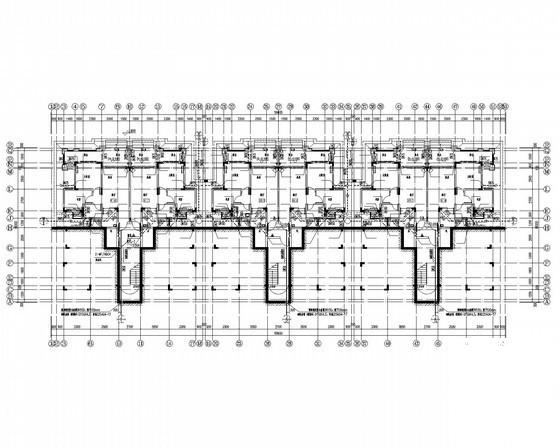

一层给排水平面图

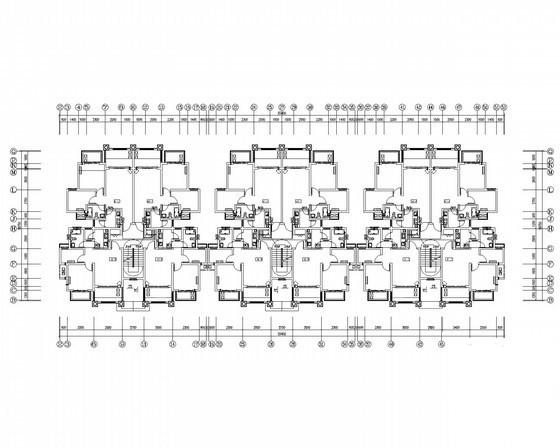

标准层给水入户平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
