一份高层住宅楼小区建筑给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：气压水罐
• 供水方式：市政供水,无负压供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 项目所在地：重庆

附件详情

• 资料目录
• 给排水设计说明
• 室外给排水总平面图
• 给排水平面图
• 屋面层排水平面图
• 给排水系统原理图
• 消火栓系统、喷淋系统原理图

附件详情

该项目为二类居住建筑小区（2、3、6、7、8栋共5栋），最高建筑层数为18层，耐火等级为二级。
设计范围：该项目设有生活给水系统、生活污水系统、雨水系统、消火栓系统、喷淋系统等
，共计47张图

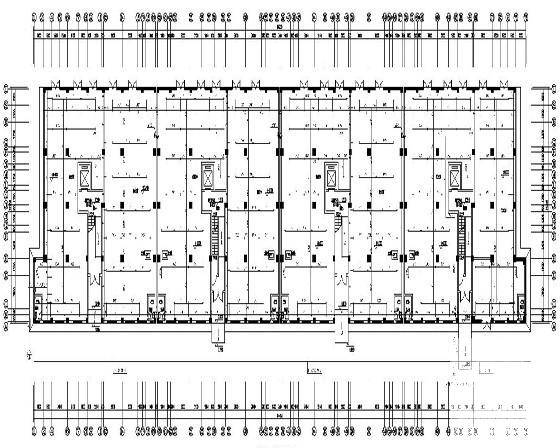

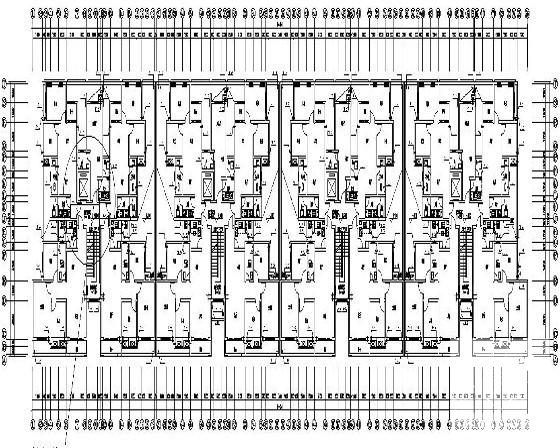

2#楼二层给排水平面图

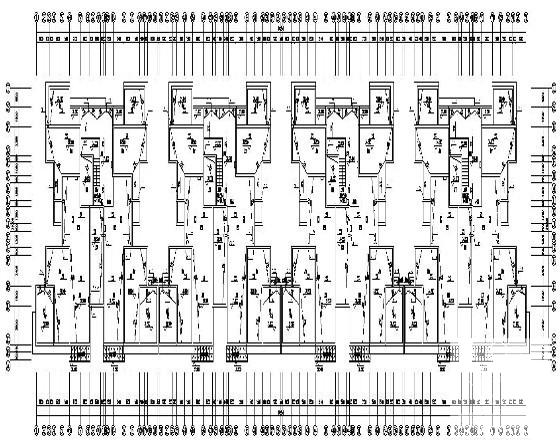

2#屋顶给排水平面图

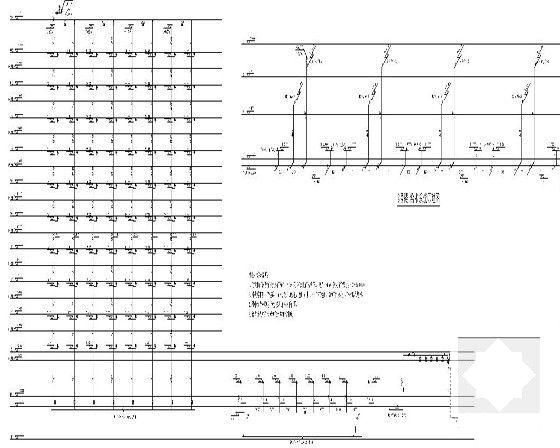

消火栓、喷淋系统原理图

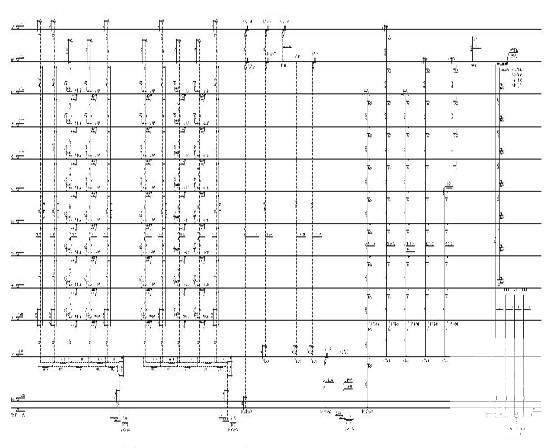

2#楼给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
