一份5层砖混结构办公楼结构CAD施工图纸（8度抗震）(平面布置图)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：毛石基础,条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 参考图纸：8张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，基础结构平面布置图，基础详图，结构 平面布置图 ，楼梯平面、雨篷、HZ截面配筋图，楼梯Ⅰ-Ⅰ剖面、TL1、TL1‘、TL2、TL3、LL1配筋图，厕所板平面、QL、MGL、GZ、TL配筋图等
共8张图纸。

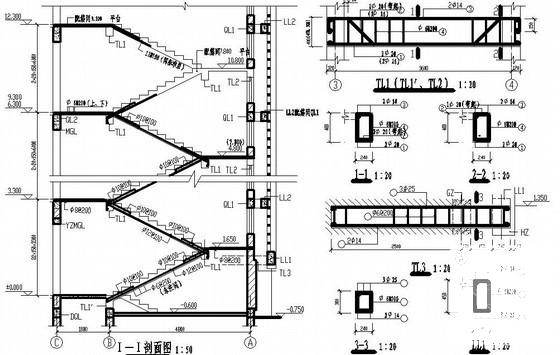

第 1 张图

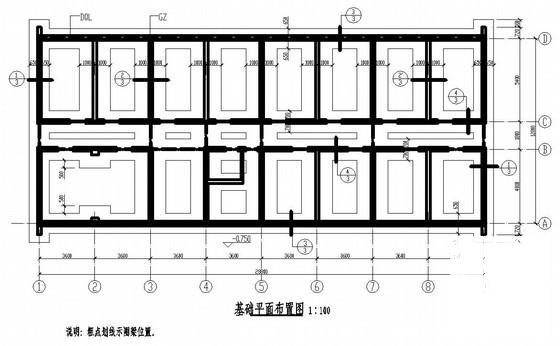

第 2 张图

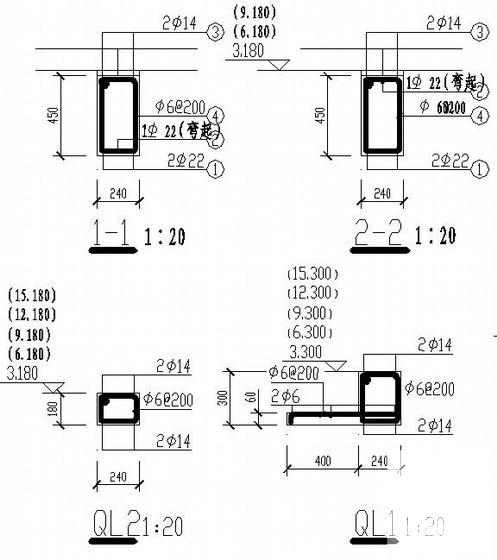

第 3 张图

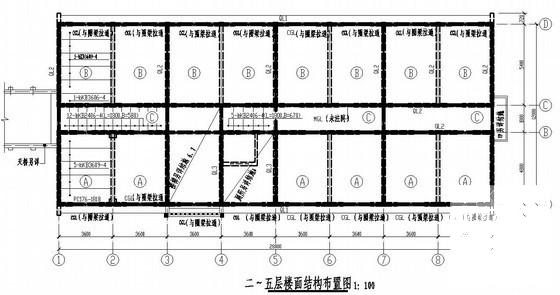

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
