[CAD]5层框架结构住宅楼结构设计图纸（带阁楼）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：35张
• 设计年代：近代

附件详情

该项目是住宅楼项目，框架结构，地上15层，带阁楼，抗震设防烈度为6度，采用桩基础。
该资料包含：结构设计总说明和结构抗震设计专篇、基础图、基础详图、桩位 平面布置图 、梁配筋图、柱配筋图、板配筋图、楼梯节点图共35张图纸。

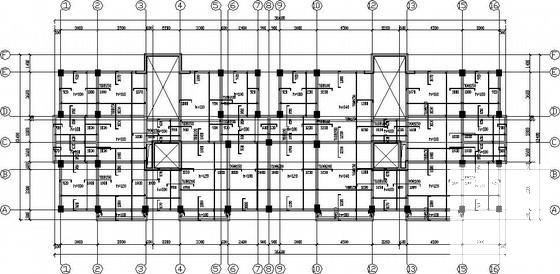

板配筋图

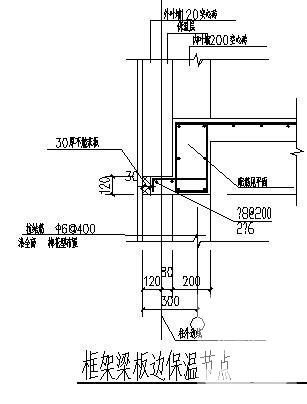

节点图

柱布置图

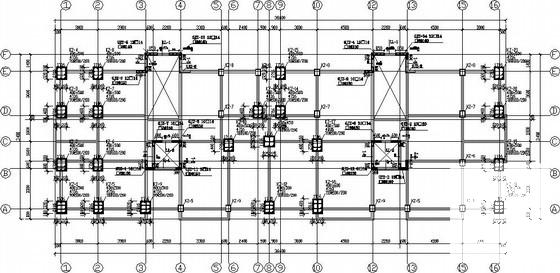

第 1 张图

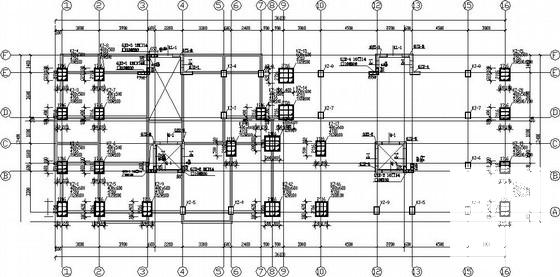

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
