带阁楼6层框架结构住宅结构设计施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

某带阁楼6层住宅结构图
该资料为:某带阁楼6层住宅结构图
结构体系:框架结构
基本风压: Wo=0.35KN/平方米
基本雪压:So=0.45kN/平方米
场地地震基本烈度:6度
设计使用年限:50年
该资料包含:结构总说明、基础平面结构布置图、桩基大样图、基础梁平面结构布置图、柱平面结构布置图、各层梁平面结构布置图、各层板平面结构布置图、搁楼层梁平面结构布置图、搁楼层板平面结构布置图、顶层平面结构布置图、梯梯大样图、梯顶及构架大样图、老虎窗大样图、门厅及各种大样图共18张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

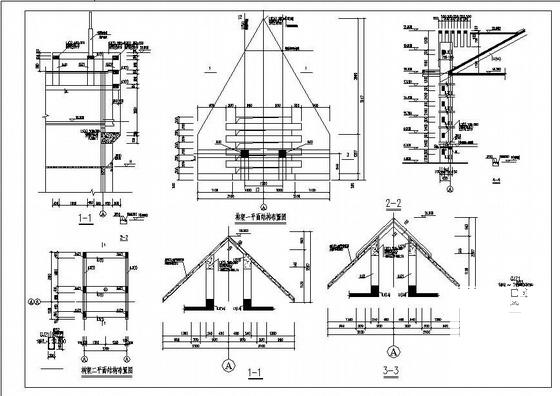

  • 框架结构阁楼 - 1
    框架结构阁楼 - 1

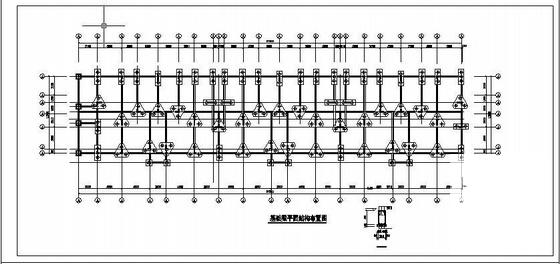

  • 框架结构阁楼 - 2
    框架结构阁楼 - 2

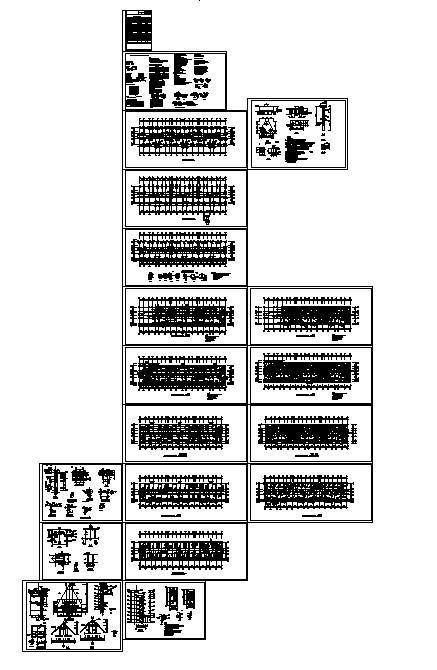

  • 框架结构阁楼 - 3
    框架结构阁楼 - 3

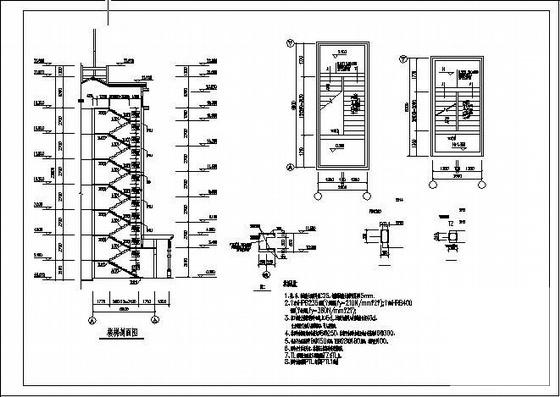

  • 框架结构阁楼 - 4
    框架结构阁楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
