建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
参考图纸：42张
附件详情
该项目是河南某行政办公楼项目，地上五层框架结构，总建筑面积8200m平方米，总高度为23.1米，钻孔灌注桩基础，抗震设防烈度为7度。
该资料包含：
结构设计说明
，基础图，桩位布置图，基础详图，梁板柱图，楼梯图；建筑设计说明，平立剖面图，楼顶球体剖面图等共计42张图。

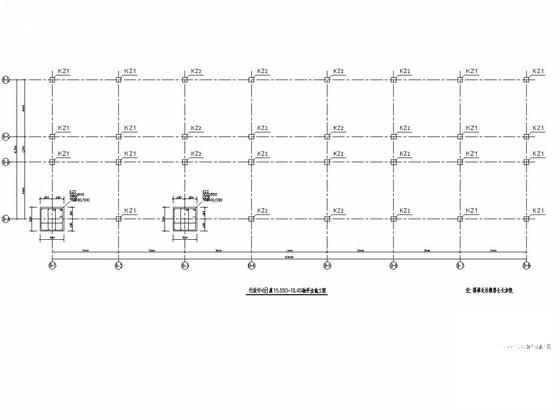

第 1 张图

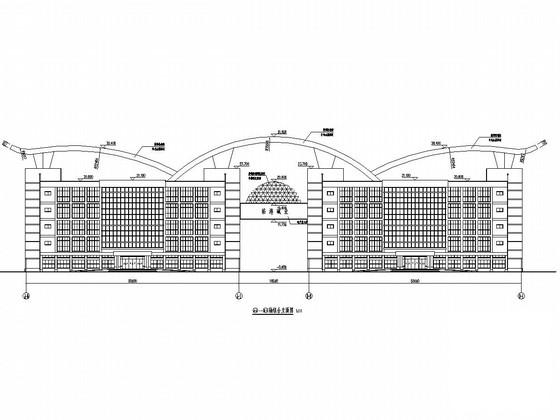

第 2 张图

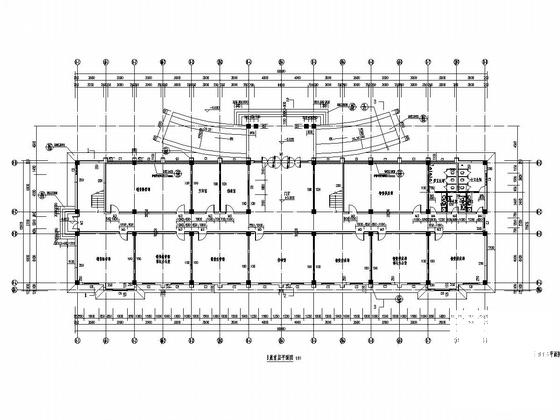

第 3 张图

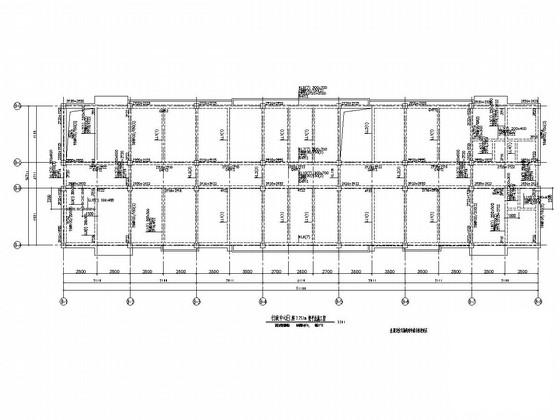

第 4 张图

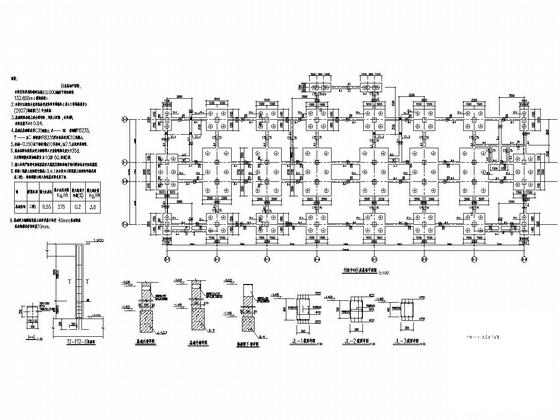

第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
