一份钢框架结构办公楼CAD施工方案图纸（建筑）

kkhuihui77 · 发表于 2020-4-3 23:44:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

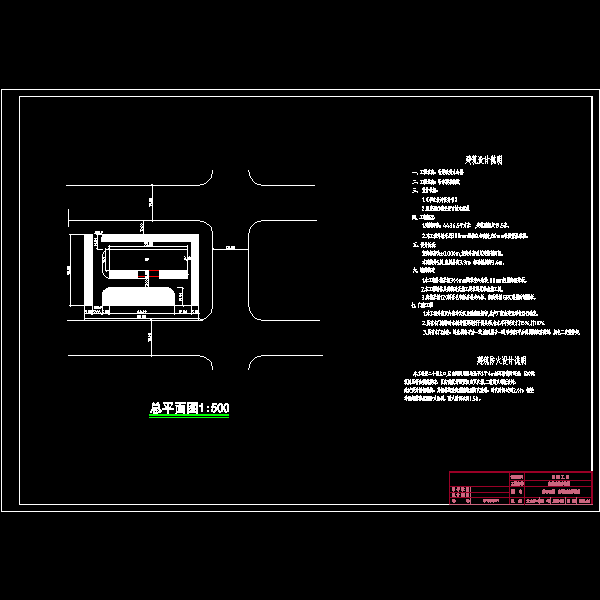

该项目为哈尔滨市某民政办公楼，位于哈尔滨市某主要街道一侧，用于向城市农村居民提供社会生活服务的办公楼，建筑结构形式为全钢框架结构。
平面尺寸为887.11平方米，建筑面积4435.55平方米。本建筑主体五层，设计本着简洁，庄严，经济，适用的原则。建筑立面规整，采用白色瓷砖装饰外墙，女儿墙实心砖砌筑，除正门为玻璃门外，其余均采用实木门，窗为塑钢窗。楼板采用压型钢板和混凝土组合楼板，基础采用柱下独立基础。
该资料包括两部分：一、建筑设计部分；二、结构设计部。建筑设计部分主要包括建筑选型及布置，以及装饰材料的确定。结构设计部分包括组合楼板尺寸的选择和计算，一榀主框架结构的计算，包括：钢构件尺寸的确定、承载力，稳定和挠度的计算。首先根据框架布局确定各钢构件的尺寸，并进行了恒荷载、活荷载以及水平风荷载以及地震荷载的汇集；然后采用分层法进行竖向荷载作用下的结构内力计算，水平荷载作用下的内力计算采用D值法[8]；之后进行截面内力组合，取最不利的一组或几组内力进行构件承载力，稳定和挠度的计算。然后根据所选构件进行梁柱节点的设计以及基础的设计。最后，根据计算结果，结合"PKPM"电算结果按照相应的构造要求，绘制了结构施工图，基础布置及施工图。
计算书120页。编制于2013年6月。

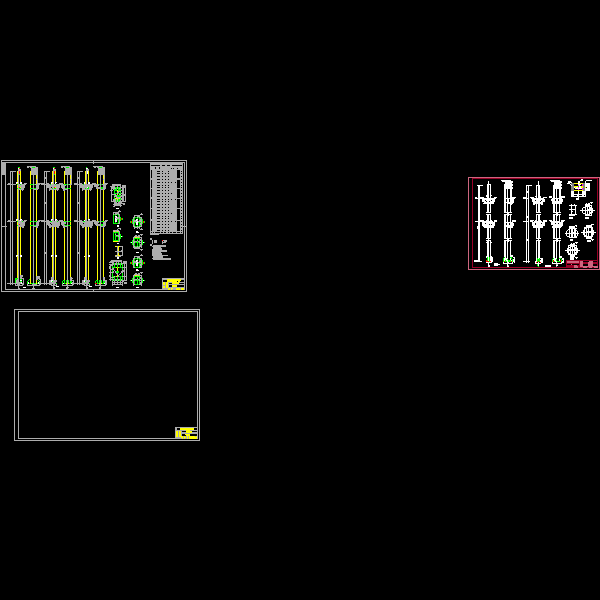

立面图

基础平面图

基础配筋图
