[CAD]33层时代广场剪力墙结构住宅楼结构图纸(CFG桩)

[复制链接]

0

主题

0

帖子

1407

积分

超级版主

Rank: 8Rank: 8

积分
1407
发表于 2020-3-4 08:19:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:55张
  • 设计年代:近代

附件详情

该项目使用功能为住宅,剪力墙结构,地下二层,地面以上33层。设防烈度为七度,剪力墙底部加强区为基础顶到四层顶,采用CFG复合地基上的筏板基础,水泥粉煤灰碎石桩(CFG桩)复合地基。
该资料包含: 结构设计说明 ,CFG桩平面布置图,筏板基础平面图,板面剪力墙暗柱表,剪力墙 平面布置图 ,梁板图,构架顶梁钢筋图,非机动车库坡道详图,楼梯图等共计55张图。
分享投稿时间:近几年12月20日

二十二层板钢筋图

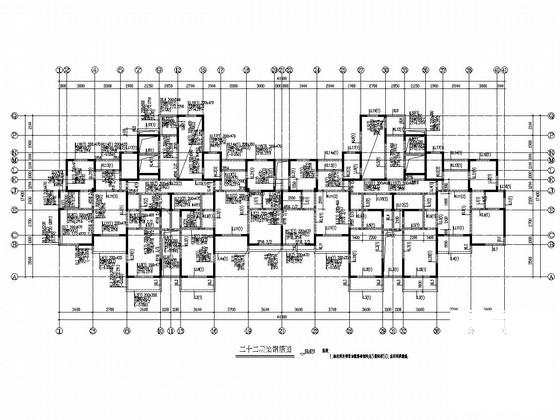

二十二层梁钢筋图

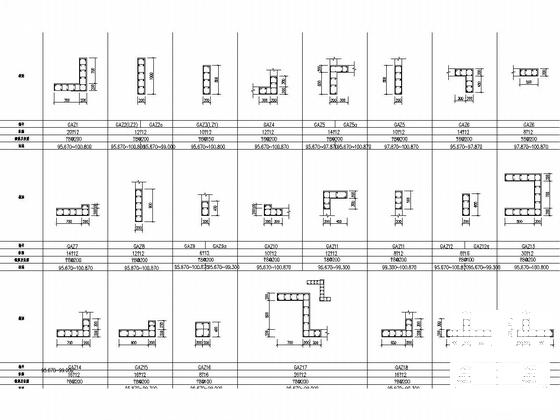

屋面至机房顶剪力墙暗柱表

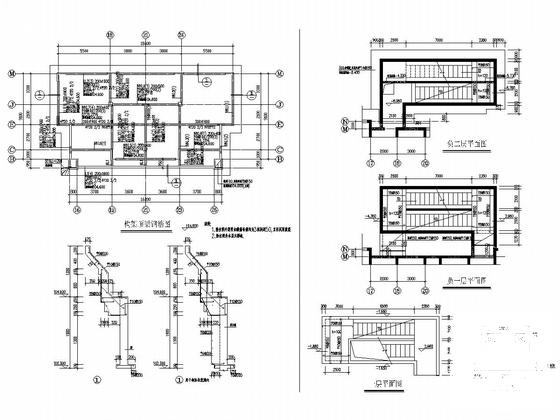

非机动车库坡道详图

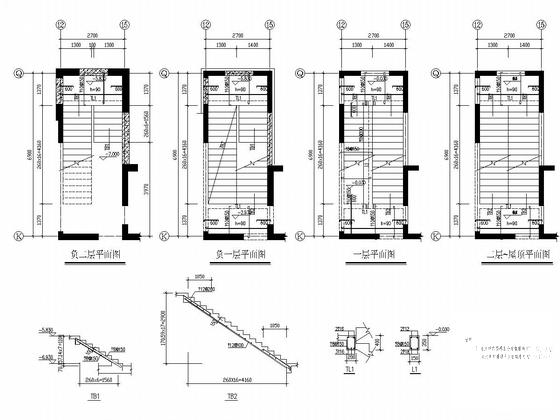

楼梯图

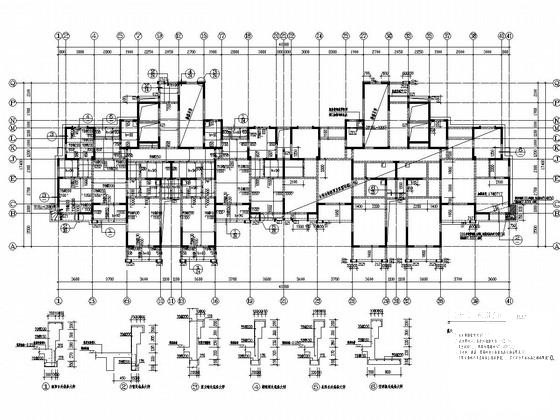

屋面至机房顶剪力墙平面布置图

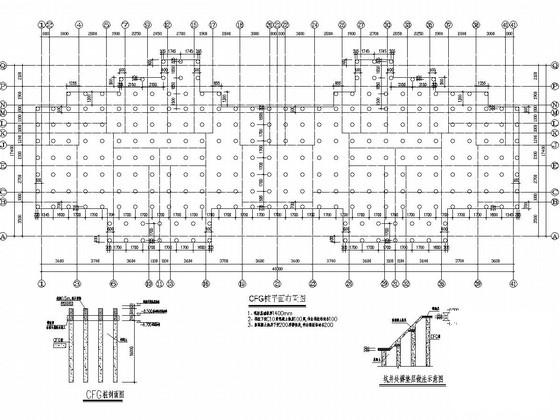

剪力墙住宅楼结构图 - 1
第 1 张图
剪力墙住宅楼结构图 - 2
第 2 张图
剪力墙住宅楼结构图 - 3
第 3 张图
剪力墙住宅楼结构图 - 4
第 4 张图
剪力墙住宅楼结构图 - 5
第 5 张图
剪力墙住宅楼结构图 - 6
第 6 张图
剪力墙住宅楼结构图 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-4 08:19:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfcfcfw1ffs1d2fed1.rar

9.13 MB

下载  售价: 100 积分    赚积分
