时代广场18层商住楼建筑施工CAD图纸(带人防)

[复制链接]

0

主题

0

帖子

1518

积分

超级版主

Rank: 8Rank: 8

积分
1518
发表于 2020-1-21 22:45:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:有
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:陕西
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:33张
  • 建筑设计面积:41190.00平方米
  • 建筑高度:60.6m
  • 地上层数:18层
  • 地下层数:1层
  • 设计效果图:无

附件详情

[西安市]某时代广场十八层商住楼 建筑施工

1. 建筑物耐久年限: 50年
2. 建筑物耐火等级: 一级
3. 建筑物抗震设防烈度: 八度
4. 建筑规模: 该项目为一类高层商住楼,建筑面积为41190.00平方米,层数为地上18层,地下1层
5. 建筑高度: 至主体屋面结构板面60.600米
6. 屋面防水等级:Ⅱ级
7. 结构类型: 框架剪力墙结构
8. 人防工程:该项目人防工程等级为六级,战时为二级人员掩蔽所,平时为Ⅳ级地下汽车库

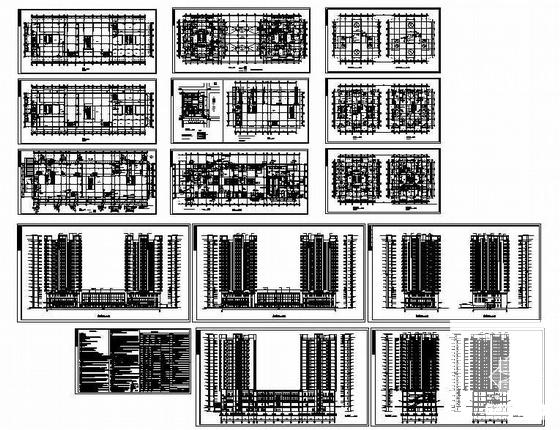

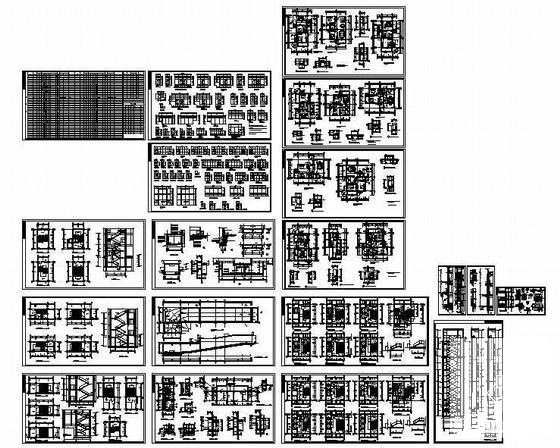

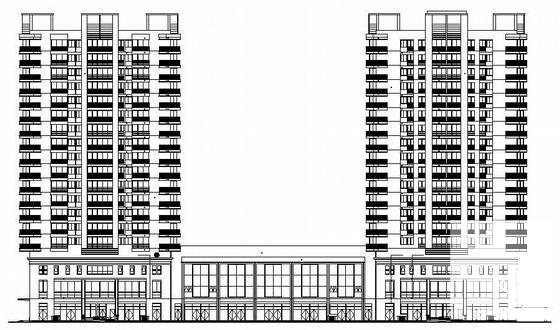

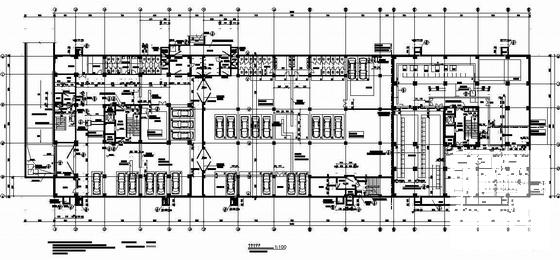

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共33张图纸

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:45:03上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
