现代风格8层宜居经济适用房小区(1号楼)建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1648

积分

超级版主

Rank: 8Rank: 8

积分
1648
发表于 2019-12-31 22:19:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 效果图:无
  • 项目地址:河南
  • 商业:有
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0, CAD2000
  • 建筑面积:8488.60平方米
  • 用地面积:1540.00平方米
  • 地上层数:8层
  • 住宅类型(型体):板式

附件详情

工程等级:二级。
建筑物设计使用年限为50年。
住宅套型为: E,E‘,F户型。
设计为宜居经济适用房1#楼,八层住宅。
工程建筑总高度为22.00m ,基底占地面积为1540.00平方米,总建筑面积为8488.60平方米
(其中:下部网点两层3080.00平方米; 阳台面积158.60平方米; 住宅5250.00平方米)。

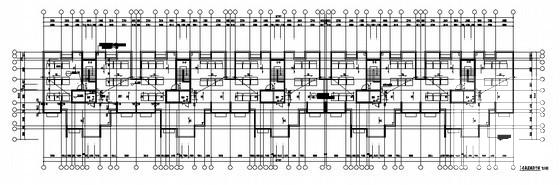

平面

总图

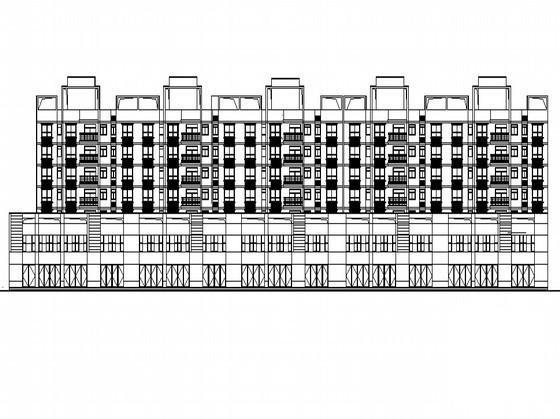

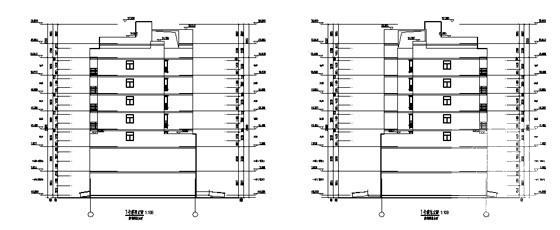

侧立面图

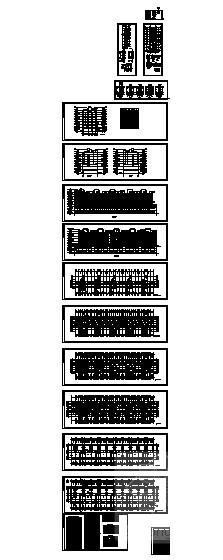

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2019-12-31 22:19:15上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1dcccd2ce01cde10c.rar

900.74 KB

下载  售价: 100 积分    赚积分
