一份新建工业厂房及办公建筑结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：混合结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：28张

附件详情

该项目办公楼及辅助用房部分为混凝土框架结构房屋最大高度12.250。
该项目厂房部分为钢结构轻型门式刚架房屋檐口11.000。
该资料包含：

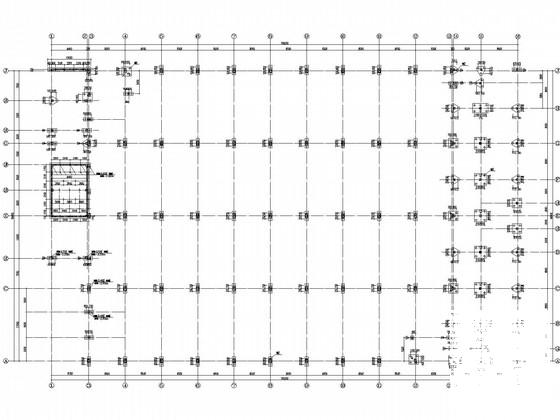

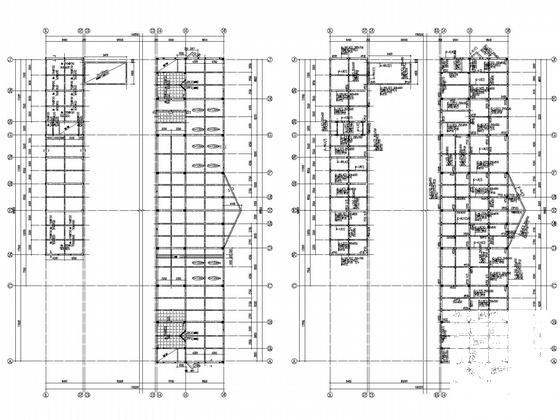

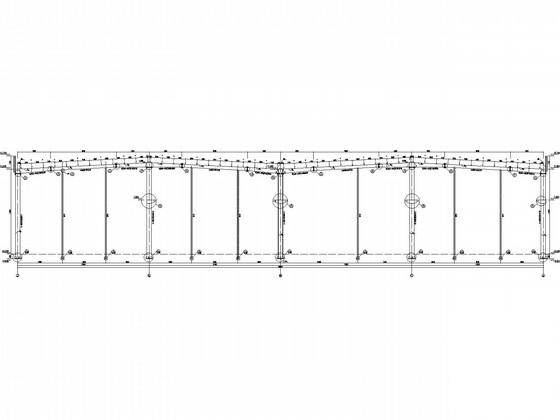

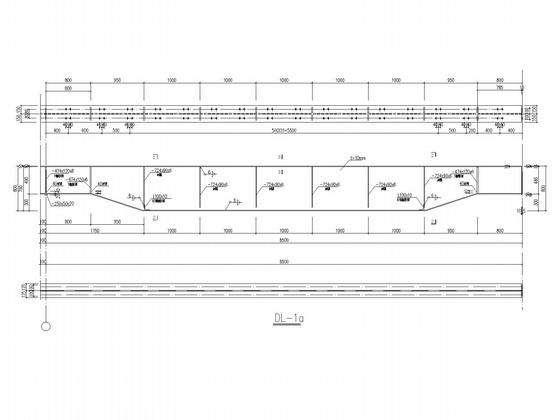

结构设计总说明、平法变更及补充表、地下室工程 结构设计说明 、钢 结构设计说明 、桩位平面布置图、承台及筏板平面布置图、承台、筏板及卸货平台结构详图、基础梁平法施工图、基础短柱平面布置图(厂房)、柱脚锚栓平面布置图 (厂房)、柱平面布置图(办公楼、辅助用房)、GJ(厂房)、结构平面图 梁平法施工图 (办公楼、辅助用房)、办公楼屋面结构平面图 办公楼屋面梁平法施工图(办公楼、辅助用房)、厂房屋面结构 平面布置图 (厂房)、厂房屋面檩条布置图 (厂房)、厂房墙面檩条布置图 (厂房)、立面布置图 (厂房)、吊车梁系统平面示意图 (厂房)、吊车梁结构详图 (厂房)、 楼梯详图 (办公楼、辅助用房)、结构详图共28张图纸。

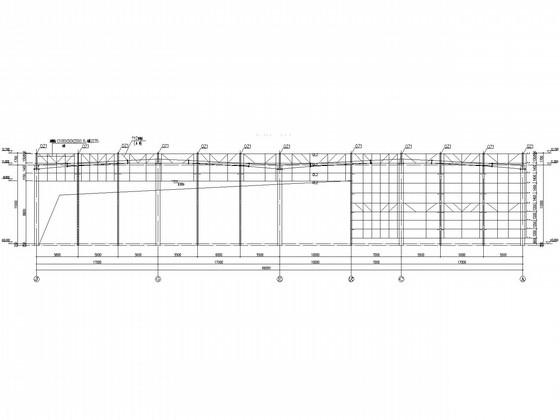

钢柱、吊车梁及柱间支撑布置平面图

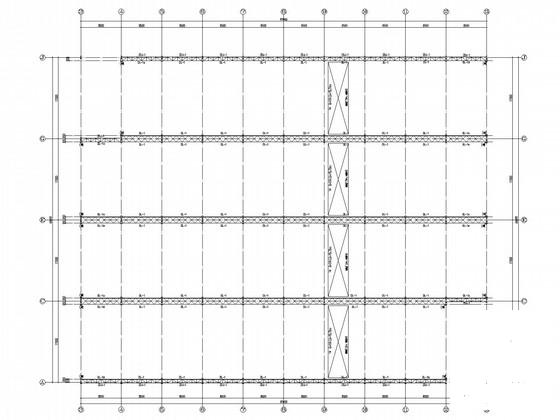

墙面檩条布置图
