一份5层教学楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1035

积分

超级版主

Rank: 8Rank: 8

积分
1035
发表于 2020-3-5 13:28:49 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:12623.05平方米
  • 占地面积:3541.77平方米
  • 建筑高度:19.80m
  • 建筑地上层数:5层
  • 设计效果图:无

附件详情

某教学楼 建筑施工 图——16张CAD

包含:设计说明、节能设计表、做法表、各层平面图、立面图、剖面图、 楼梯详图 、卫生间详图、节点大样、防火分区示意。

功能:教学楼

总建筑设计面积:12623.05平方米
工程名称:教学综合楼;
建筑层数:地上五层,建筑高度:19.80M;
建筑耐火等级:二级,建筑防火分类:二类;
设计使用年限:50年;
建筑设计结构形式:框架结构,抗震设防烈度为六度;
防水等级:建筑屋面防水等级为二级;
建筑基底面积:3541.77平方米,总建筑面积:12623.05平方米


平面

总图

立面图

总图

第 1 张图
第 1 张图

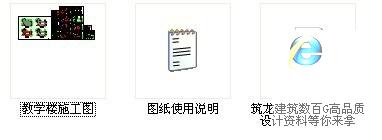

第 2 张图
第 2 张图

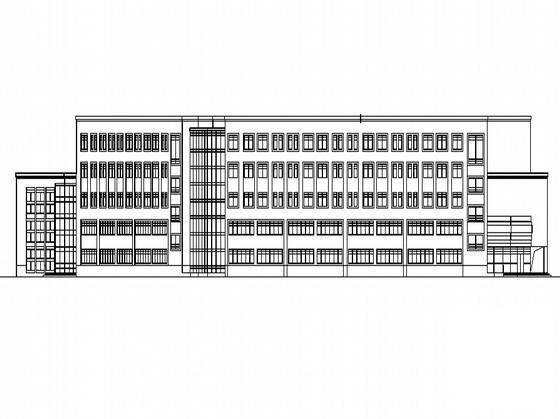

第 3 张图
第 3 张图
第 4 张图
第 4 张图

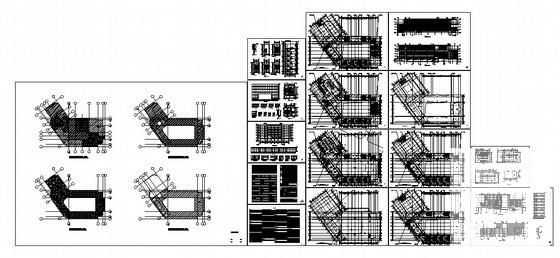

第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-5 13:28:49上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edd0ddfw1fddf11e0cs.rar

655.57 KB

下载  售价: 100 积分    赚积分
