一份单层门式刚架结构扩建厂房结构CAD施工图纸（72X80）(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：方案(初设图)
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 设计年代：近代

附件详情

该附件为某公司的扩建厂房，为轻型门式钢屋架结构，跨距为72米，最大柱距为10米，屋面采用彩色钢板，墙面采用彩色钢板，基础采用混凝土，7度设防。

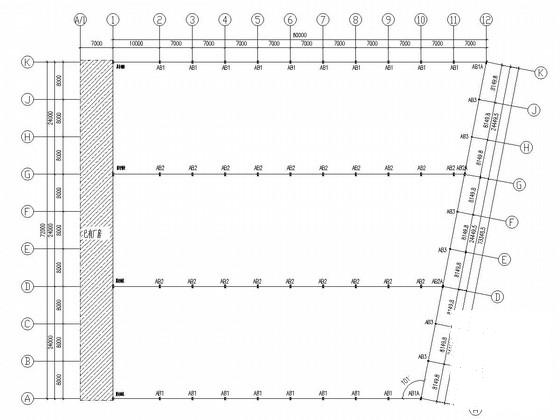

该资料包含：钢结构设计总说明、基础锚栓布置图、钢柱平面布置图、屋面结构布置图、吊车梁 平面布置图 、平面图、立面图、剖面图等共18张图纸。
出图时间：近代.09。

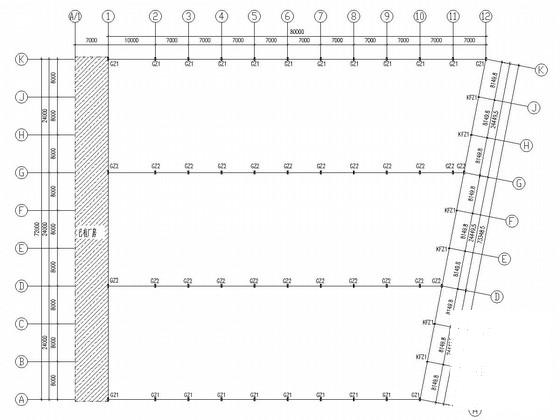

钢柱平面布置图

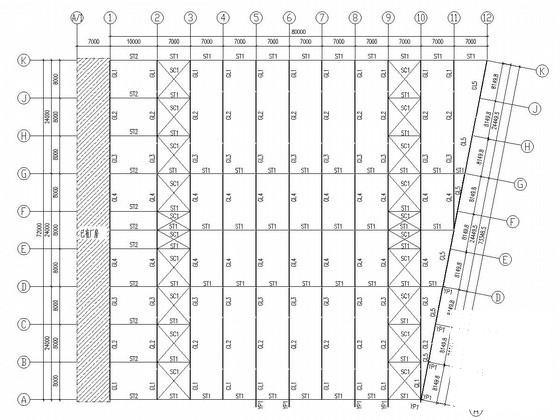

屋面结构布置图

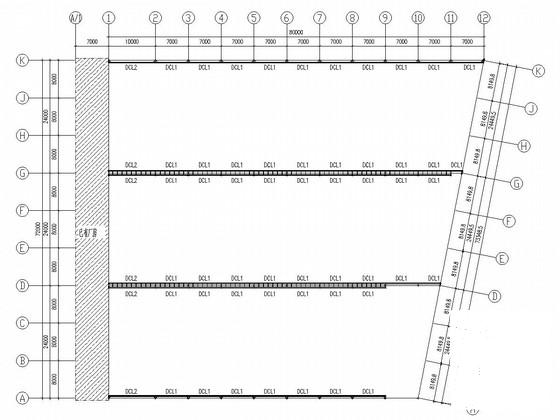

吊车梁平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
