一份震后学校风雨操场网架结构CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架,网壳
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：32张

附件详情

该项目为学校风雨操场屋面网架工程。 网架型式为螺栓球节点四角锥，采用实心PC阳光板屋面。网架投影面积：3109.50平方米 ；尺寸及支承点见平面图。
该资料包含：

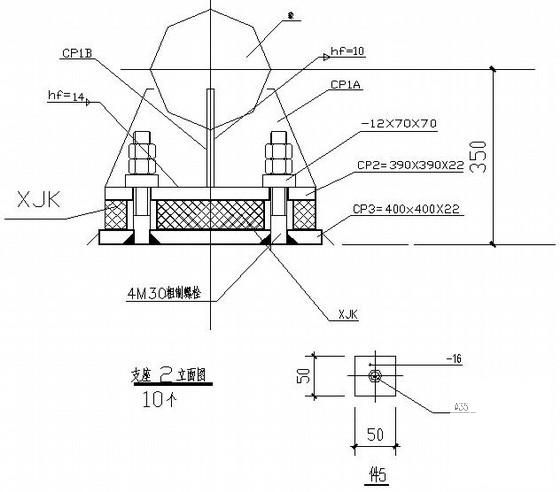

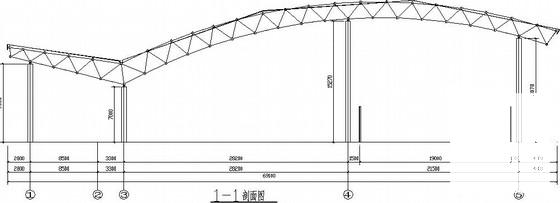

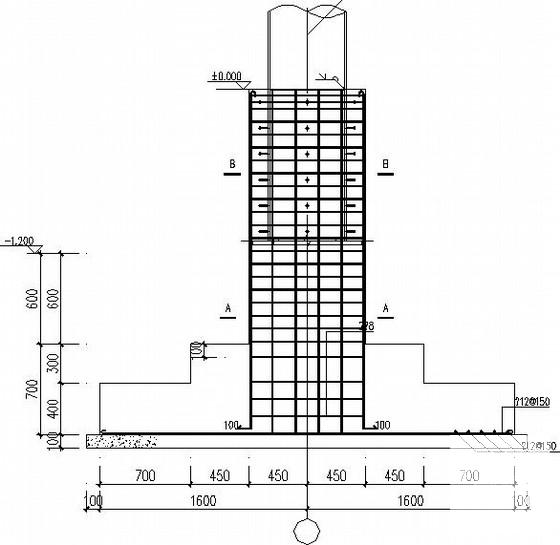

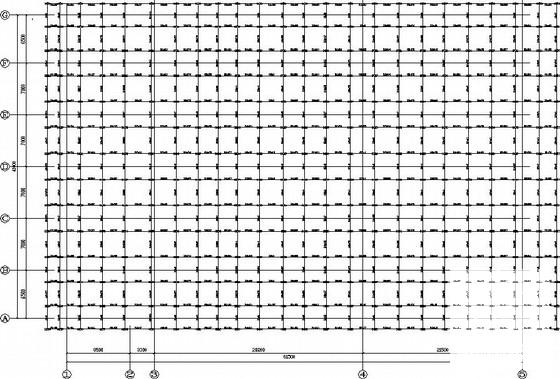

结构设计与施工总说明、平面图、网架布置图、立面图、钢柱 平面布置图 、基础大样、支座布置图、支座大样图、网架杆件明细表、上弦布置图、下弦布置图、腹杆布置图、螺栓球节点共32张图纸。
