[安全防护设施]保时捷4S店18849平米2层宿舍楼改造设计CAD图纸(原创带效果图纸)

[复制链接]

0

主题

0

帖子

1404

积分

超级版主

Rank: 8Rank: 8

积分
1404
发表于 2020-1-21 22:14:24 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度:多层建筑
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑面积:18849平方米
  • 容积率:2.0平方米
  • 地上层数:2层
  • 效果图:有

附件详情

1.土地面积以土地证上的为准。
2.我们上次提供的CAD场地图是我们自己找人测绘的,只能作为参考。
3.总平面规划设计以18849平方米为准,
根据贵院的建议, 建筑密度做到50%,建筑容积率做到2.0。

我们公司的要求:
(1)背向省道,面对地块的右手侧做保时捷店,如果商品车库放在楼顶的话,可能就要做地上三层,
如果车库做地下,地上最多就2层了。保时捷店的四周要做双车道的道路。绿化率做到25%以上。

(2)背向省道,面对地块的左手侧做另外一个品牌店。

(3)两个店的中间是共用的停车场。

(4)18849平方米地块内还要考虑道路,生活区(宿舍,食堂等),安全防护设施。

(5)右侧保时捷店先完工营业,以后左侧的另一个店再营业,最终安防设施是两个店都要管的。

目前规划指标报批方案先按上述要求完成。

建筑高度:13.6米

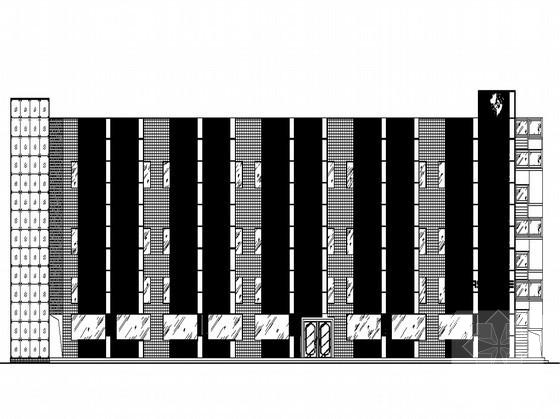

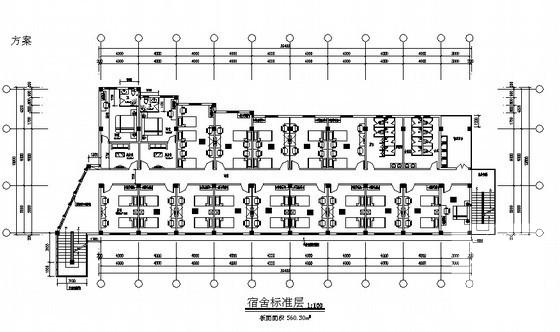

平面

总图

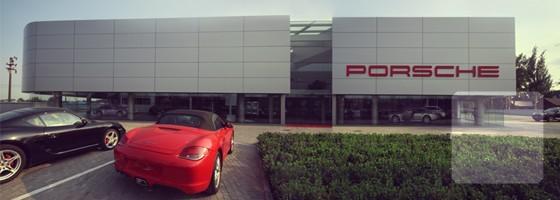

公司外景

总图

宿舍设计效果图 - 1
第 1 张图
宿舍设计效果图 - 2
第 2 张图
宿舍设计效果图 - 3
第 3 张图
宿舍设计效果图 - 4
第 4 张图

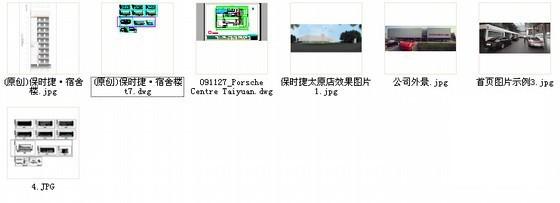

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
