汽车4s店建筑施工CAD图纸

  • 建筑风格:现代
  • 结构类型:框架结构,钢结构
  • 外立面材料:幕墙
  • 幕墙类型:玻璃幕墙
  • 工程设计年代:近代-04
  • 项目所在地:河北
  • 图纸设计深度:施工图
  • 建筑设计面积:12672.42平方米
  • 建筑高度:14.65米
  • 建筑层数:4层
  • 设计效果图:无
  • 有无人防:无
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:19张

附件详情

资料包含:各层平面图、立面图、剖面图、节点详图、门窗表、 楼梯详图 、施工图目录、设计说明
总开间x进深:82.71x82.08米

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

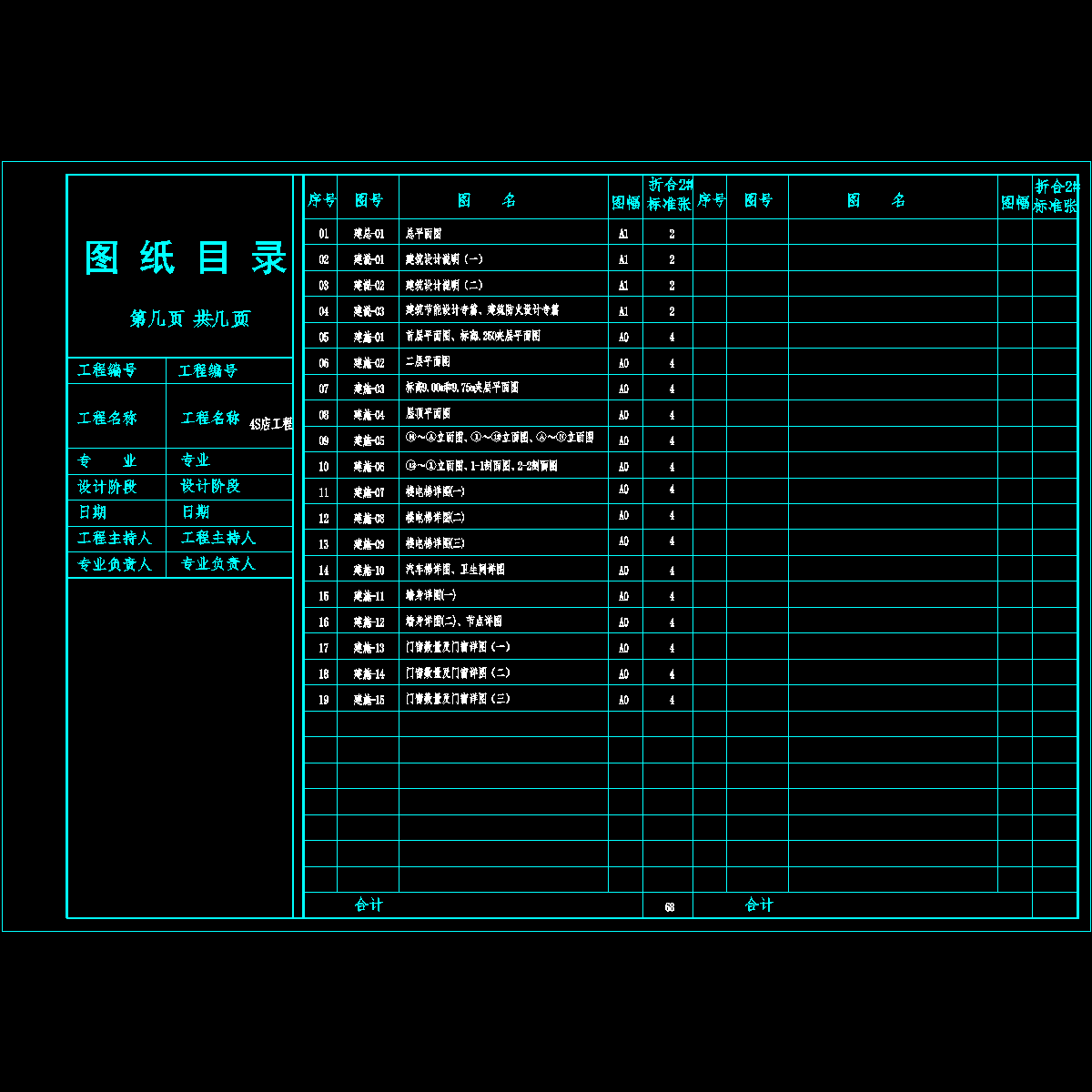

  • 00 唐山中宝bmw 4s图纸目录20120426_t3.dwg
    00 唐山中宝bmw 4s图纸目录20120426_t3.dwg

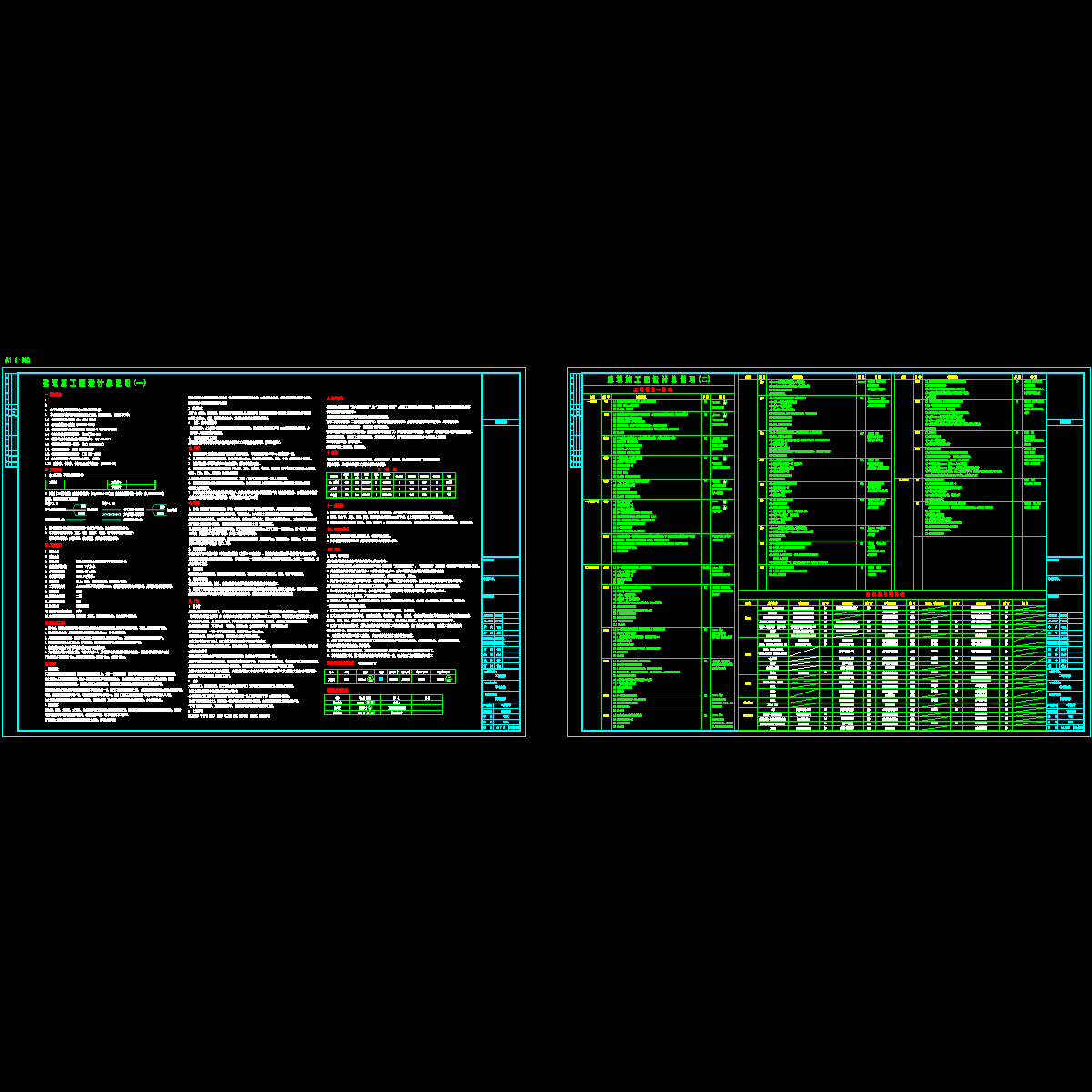

  • 01 唐山中宝bmw 4s设计说明20120426_t3.dwg
    01 唐山中宝bmw 4s设计说明20120426_t3.dwg

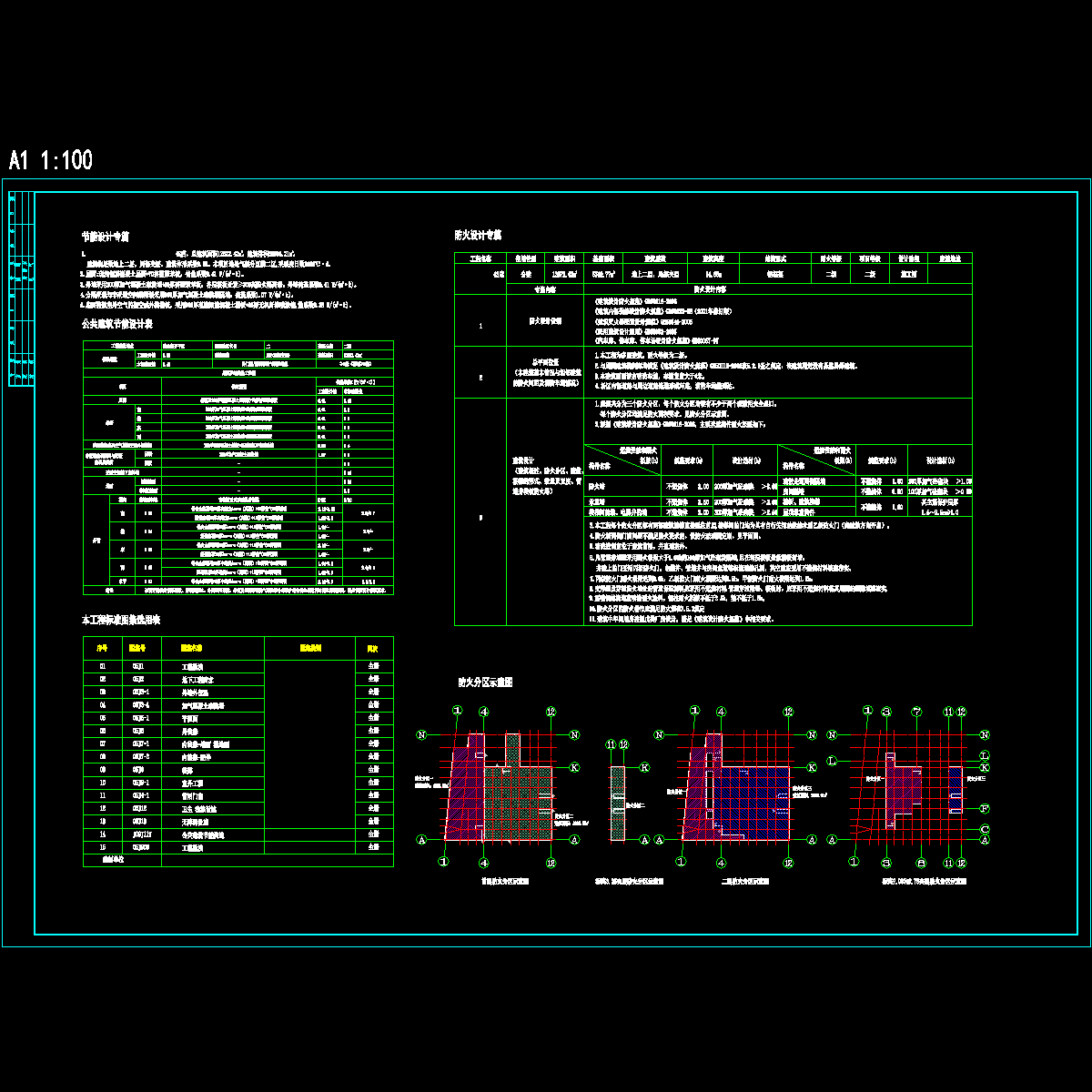

  • 02 唐山中宝bmw 4s建筑节能、防火专篇20120426_t3.dwg
    02 唐山中宝bmw 4s建筑节能、防火专篇20120426_t3.dwg

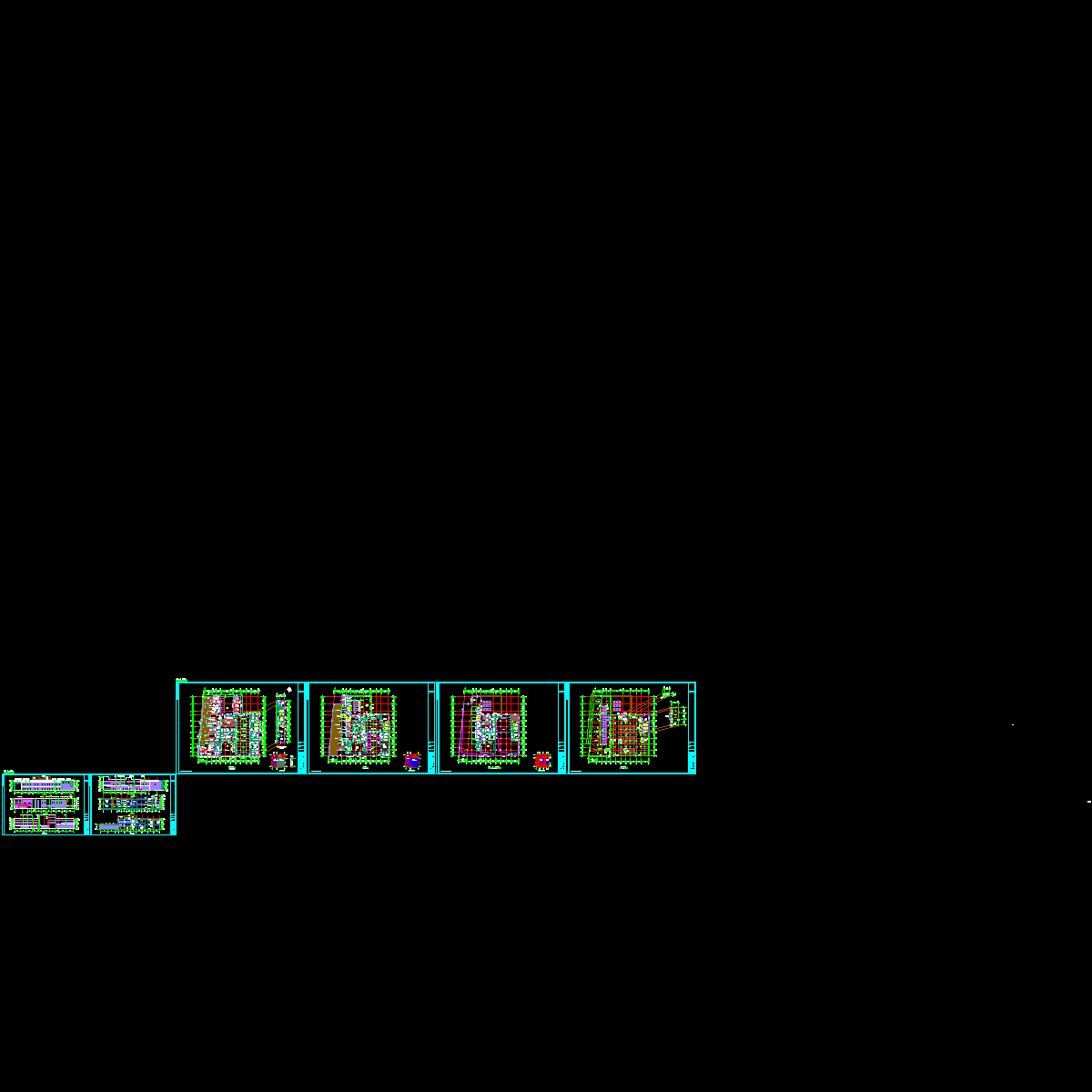

  • 03 唐山中宝bmw 4s平、立、剖20120426_t3.dwg
    03 唐山中宝bmw 4s平、立、剖20120426_t3.dwg

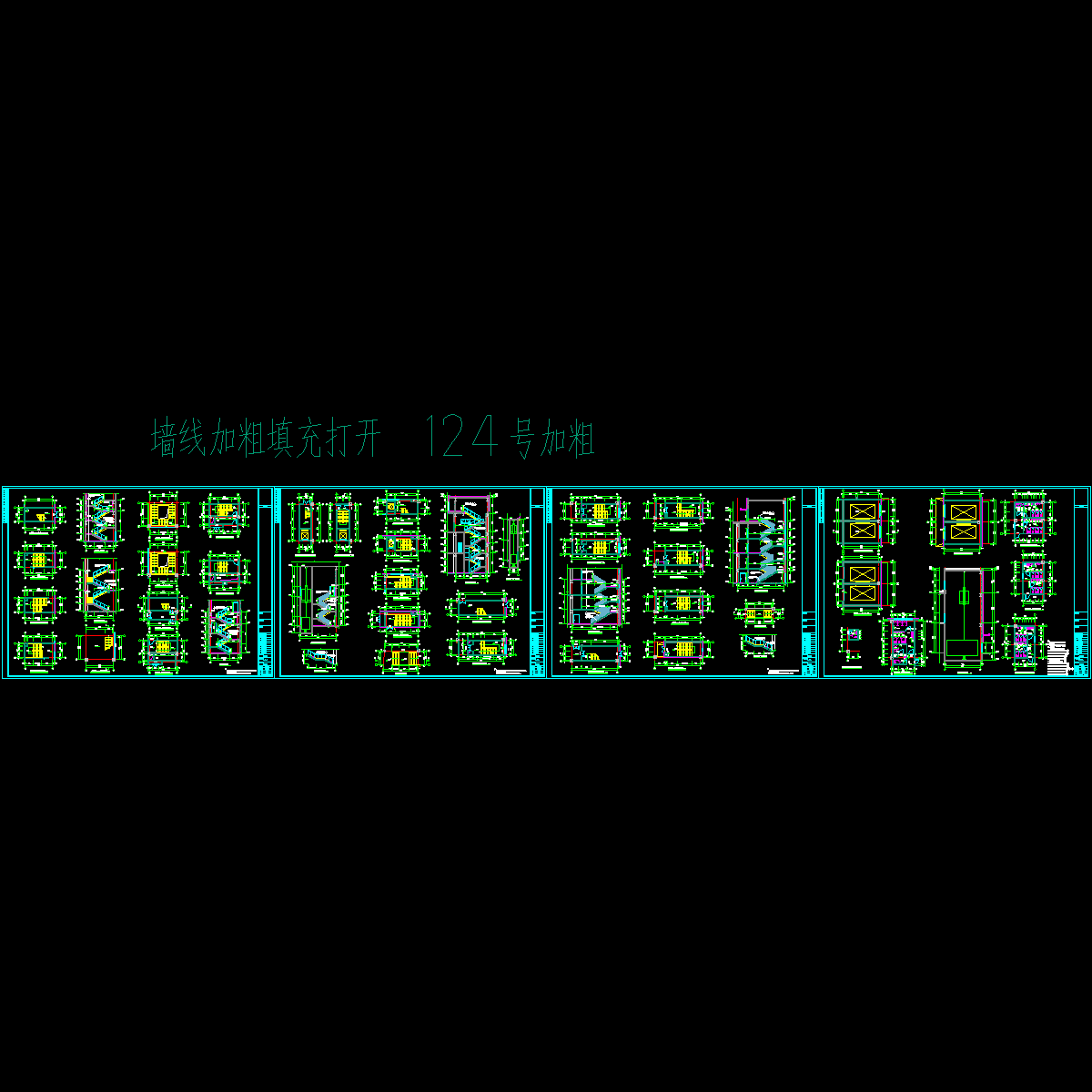

  • 04 唐山中宝bmw 4s楼梯大样图20120416_t3.dwg
    04 唐山中宝bmw 4s楼梯大样图20120416_t3.dwg
  • 05 唐山中宝bmw 4s墙身详图20120426_t3.dwg
    05 唐山中宝bmw 4s墙身详图20120426_t3.dwg
  • 06 唐山中宝bmw 4s门窗表、门窗大样20120426_t3.dwg
    06 唐山中宝bmw 4s门窗表、门窗大样20120426_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
