多层住宅楼建筑CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目总建筑面积 3200.23平方米，占地建筑面积 544.66平方米，2.3 建筑层数、高度:地上6层，建筑高度 18.600米（室外地平至坡屋面檐口）
内部功能有：客厅、卧室、厨房、卫生间、餐厅、书房……
该资料包含：建筑的平面、立面、剖面、设计说明、门窗表、大样、…….共10张图纸

第 1 张图

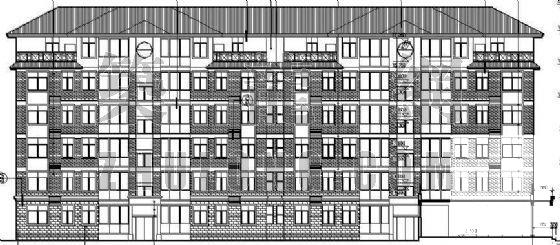

第 2 张图

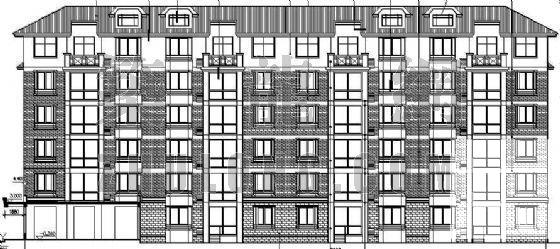

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
