清江公司多层住宅楼建筑结构水暖电全套施工CAD图纸

附件详情

该项目结构型式：框架结构
抗震设防烈度：7度
基本风压：0.66KN/平方米
该资料包含：

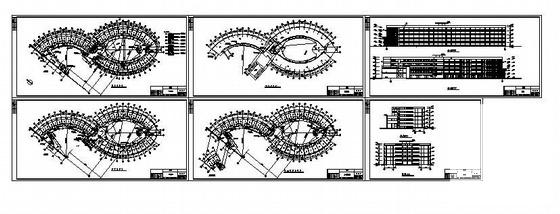

1、建筑图：

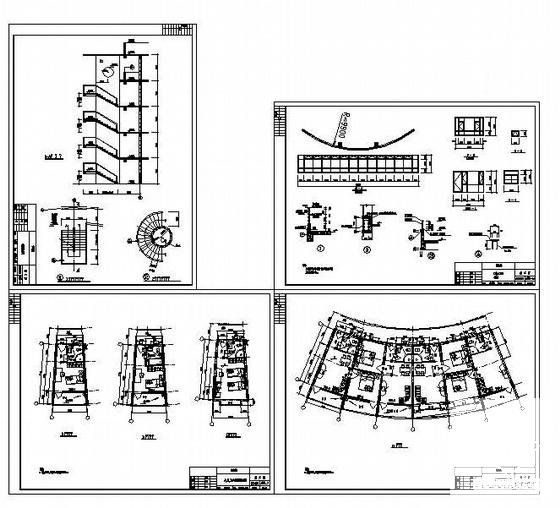

门窗明细表、建筑专业施工设计统一说明、各层平面图、屋顶平面图、立面图、剖面图、户型平面放大图、楼梯放大图、门窗立面图、详图共12张图纸；

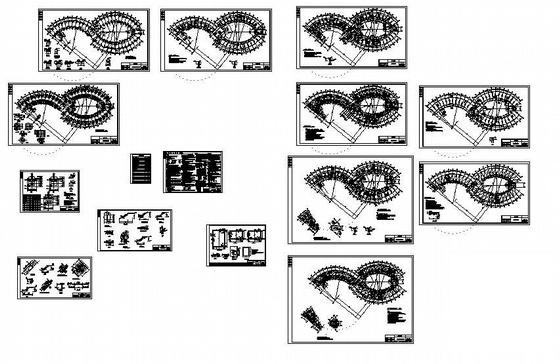

2、结构图：
结构设计总说明、基础平面布置图、基础配筋详图、柱平面布置及配筋图、基础梁配筋图、各层梁配筋图、各层板配筋图、屋面梁配筋图、屋面板配筋图、楼梯详图、楼梯及楼梯间、水箱屋面详图共14张图纸；

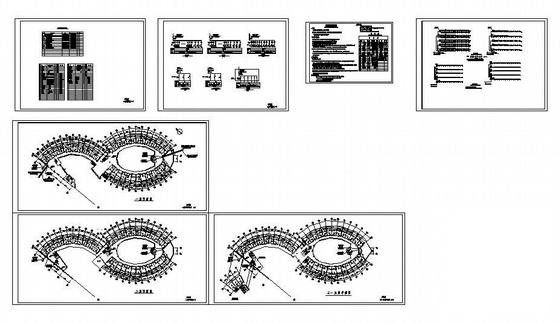

3、电气施工图：
设计说明、图例表、 配电箱系统 图、电视。电话系统图、各层电气平面图、屋顶 防雷平面图 、弱电系统图、各层 弱电平面图 共10张图纸；
4、给排水施工图：
给排水系统图、各给排水平面图、卫生间给排水平面图、消防给水系统图共5张图纸。
出图日期：近代
