一份原5层框架结构教学楼改造加建结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1545

积分

超级版主

Rank: 8Rank: 8

积分
1545
发表于 2020-3-8 17:19:39 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该项目为湖南某教学楼改造,在原有屋面上加建一层,结构体系为混凝土框架结构,6度设防。
该资料包含: 结构设计说明 、柱平面布置图、原五层结构平面布置图、梁 平面布置图 、结构竖向布置图等共6张图纸。

原五层结构平面布置图

标高20.300~21.056结构梁平面布置图

楼梯结构竖向布置图

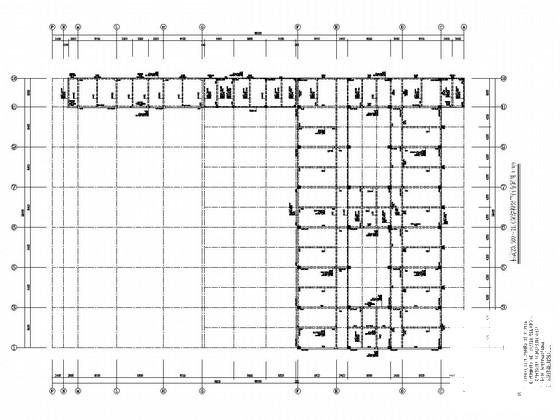

教学楼结构改造 - 1
第 1 张图

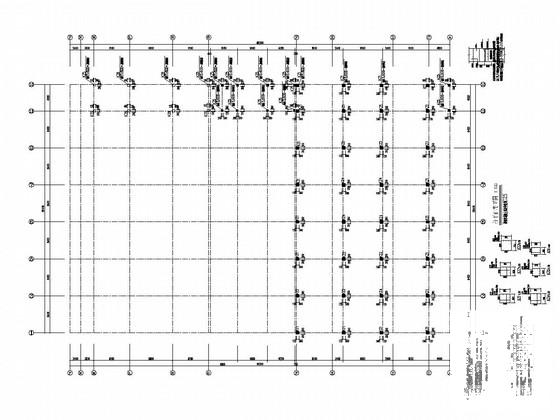

教学楼结构改造 - 2
第 2 张图

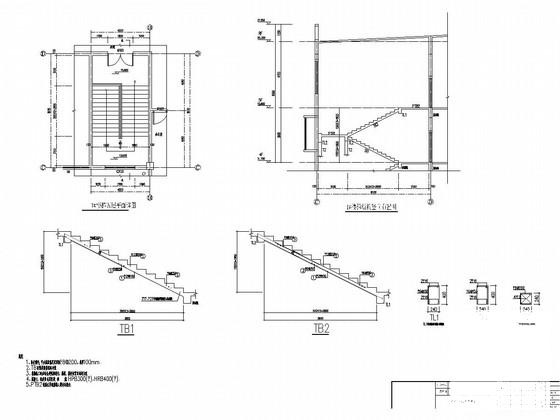

教学楼结构改造 - 3
第 3 张图

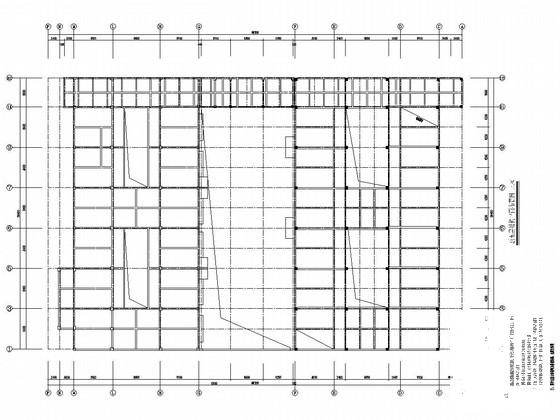

教学楼结构改造 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-8 17:19:39上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcccsfc01c1f02ee2.rar

921.43 KB

下载  售价: 100 积分    赚积分
