家具广场改造加层工程结构CAD施工图纸(楼梯大样图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：30张
• 设计年代：近代

附件详情

该项目为天津某框架结构家具广场的改造加层工程。
全套该资料包含：改造与新加部分基础、基础梁平面布置，保留、改造与新加结构平面布置图，屋面结构 平面布置图 ，横、纵剖面图，楼梯大样图等。

图2

图3

总缩略图

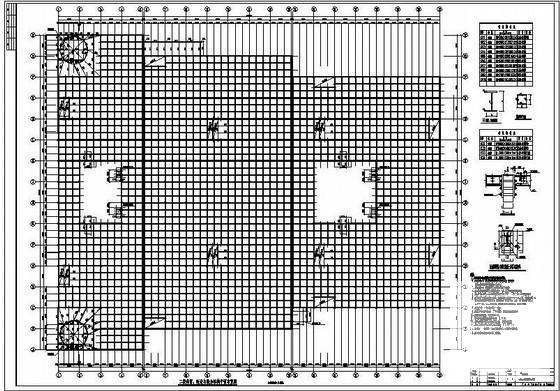

第 1 张图

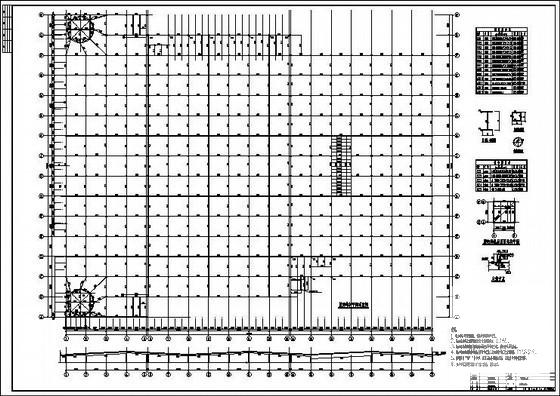

第 2 张图

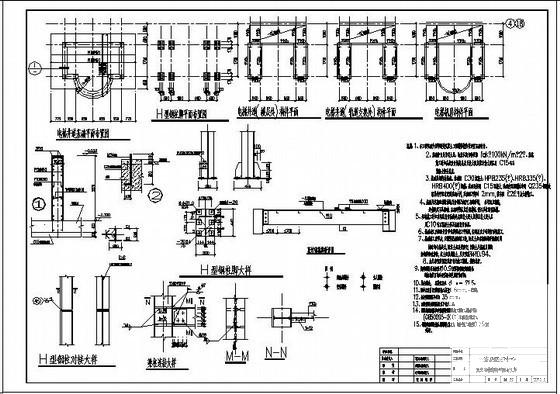

第 3 张图

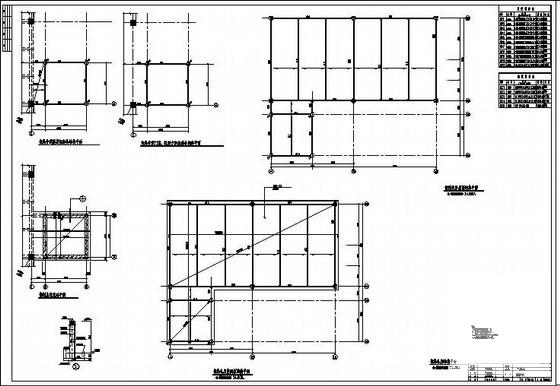

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
