一份25层剪力墙结构住宅楼二期结构CAD施工图纸（人工挖孔桩）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：25层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：42张
• 设计年代：近代

附件详情

该项目是安徽某住宅楼二期工程，共2栋，一栋25层，一栋20层，无地下室，结构类型为剪力墙结构，抗震设防烈度为6度，场地为Ⅱ类，人工挖孔灌注桩，端承桩，桩基设计等级为乙级。
包括：结构设计总说明，桩基设计说明，人工挖孔灌注桩及承台平面定位图，桩身配筋详图及说明，墙定位平面图，基础梁平面配筋图，各层梁平面配筋图，各层结构平面图，桩承台拉梁平面配筋图， 楼梯详图 ，共计42张图。
4月。

桩基施工说明

一层底结构平面图

墙定位图

二十二~二十四层顶梁平面配筋图

楼梯详图

承台配筋图

边缘构件构造图

机房顶结构平面图

基础梁平面配筋图

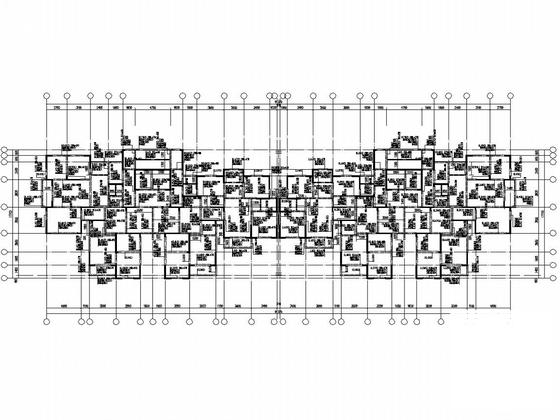

第 1 张图

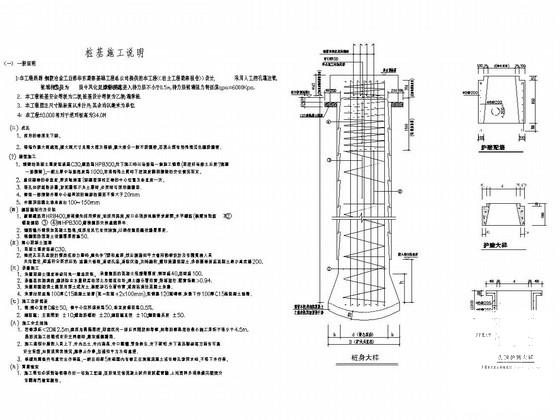

第 2 张图

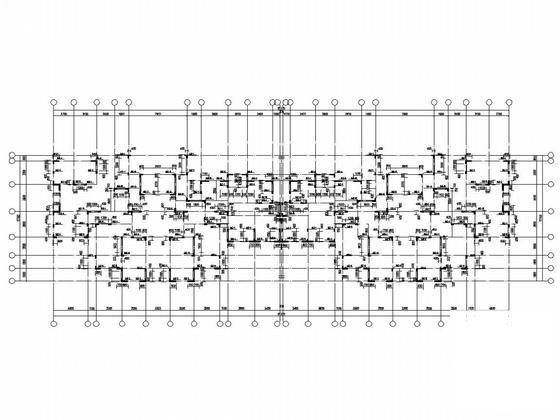

第 3 张图

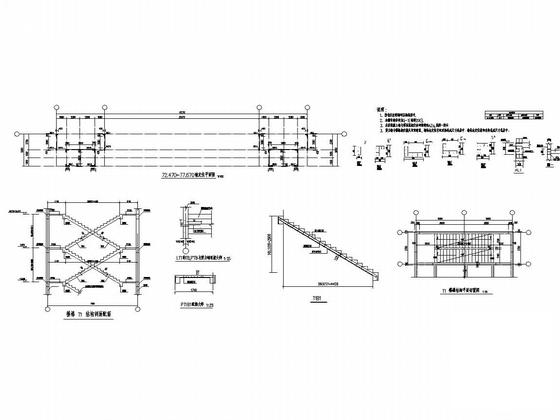

第 4 张图

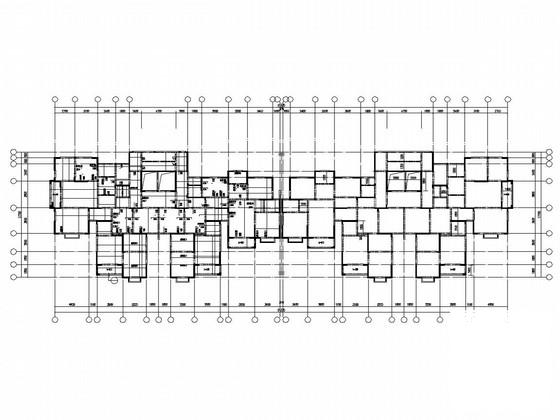

第 5 张图

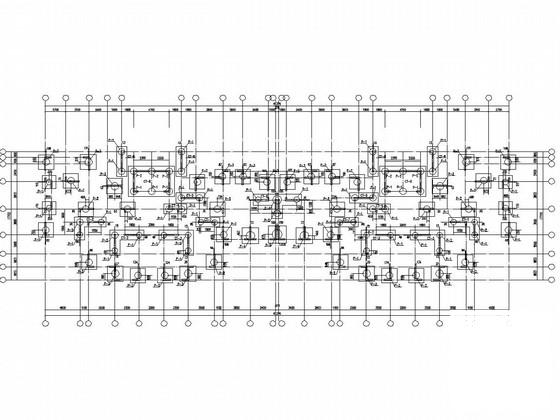

第 6 张图
