13层机场双塔办公楼 裙房结构CAD施工图纸(dwg)(甲级筏形基础)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：14、13层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 地下室功能：车库,设备用房
• 参考图纸：70张
• 设计年代：近代

建筑主体为1栋高层建筑，分为1栋A座(左塔)、1栋B座（右塔），1栋裙房为二层。1栋裙房高度为16.1米，1栋-A座高度为56.700米，1栋-B座高度为51.950米。附设两层地下室，平时为车库及设备用房，战时地下二层局部设核6级。结构类型采用框架-抗震墙结构，基础为筏板基础，地基基础设计等级为甲级。抗震设防烈度为7度。

该资料包含：结构设计说明，地下、地上所有结构施工图，共计70张图。

分享投稿时间：近几年8月。

基础及底板平面图

二~三层墙柱定位及配筋图

(左塔)七~十层平面布置及板配筋图

(右塔)十一~十四层平面布置及板配筋图

人防墙 平面布置图

坡道图

gst-00 图纸目录.dwg

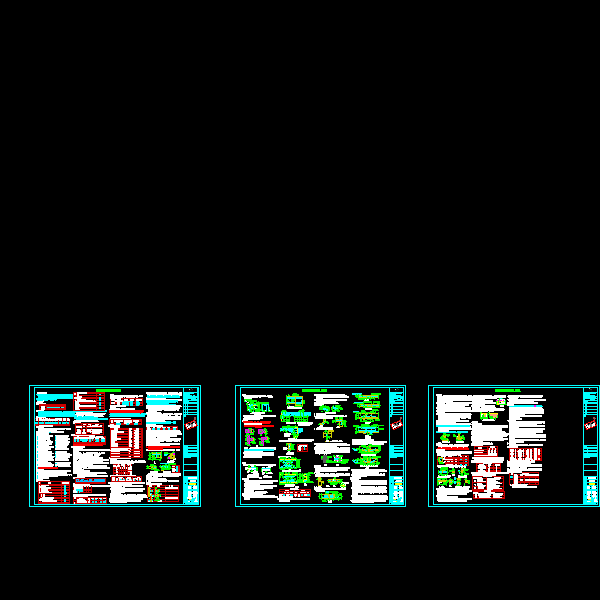

gst-01~03 结构设计总说明.dwg

gst-04 楼梯构造通用图及说明.dwg

gs46~58机场六期楼梯大样2.dwg

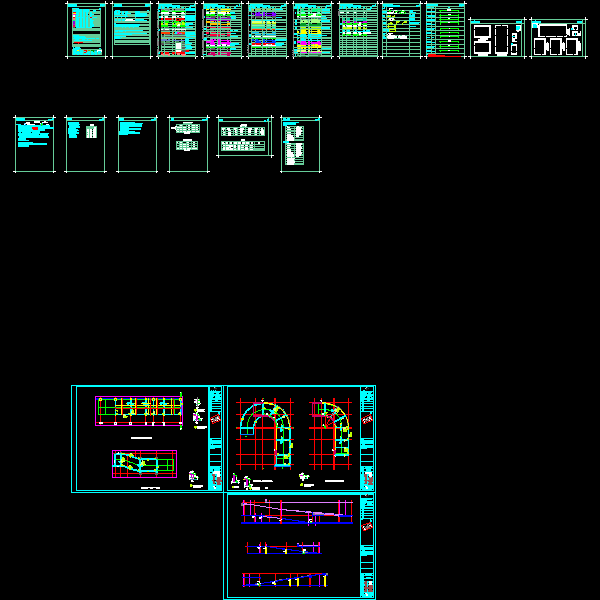

gs59~61六期坡道.dwg

rgs-01 人防结构设计总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
