[CAD]4层综合商业楼消防设计图纸（洗浴中心）(自动喷淋系统图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 项目所在地：河北

附件详情

• 设计与施工说明
• 地下室消防平面图
• 自动喷淋系统图
• 消火栓系统图
• 一层喷淋平面图
• 二层喷淋平面图
• 三层喷淋平面图
• 四层喷淋平面图
• 一层消防平面图
• 二层消防平面图
• 三层消防平面图
• 四层消防平面图

附件详情

该项目位于河北，为综合商业５#楼、地理位置：沧州市、工程性质：商业楼。结构类型：框架结构，层数：地上４层。系统形式：生活给水系统为生活水池－生活水泵下行上给式系统。室内消火栓系统为消防水池－消防水泵－屋顶消防水箱供水系统。室外消火栓管道由两条市政给水管直接供水。喷淋系统为消防水池－喷淋水泵－屋顶消防水箱（配增压稳压设备）供水系统。排水系统为污、废分流制系统，经化粪池处理后排入市政管网。
，共11张图。

三层喷淋平面图

四层消防平面图

消火栓系统图

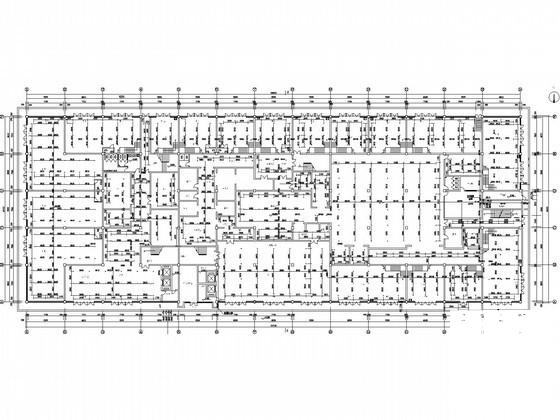

第 1 张图

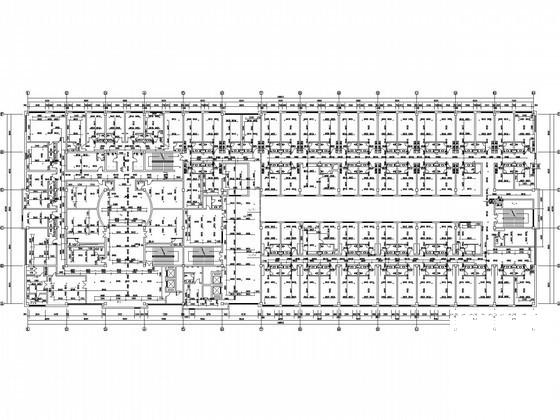

第 2 张图

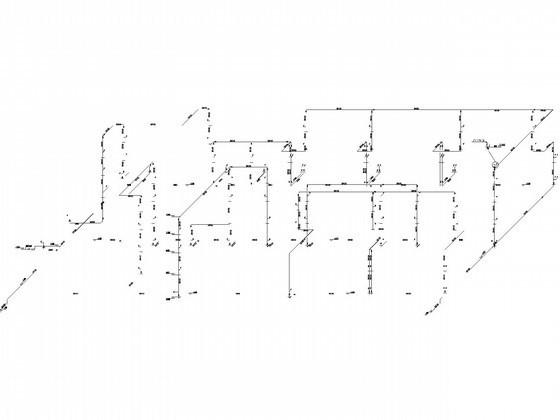

第 3 张图

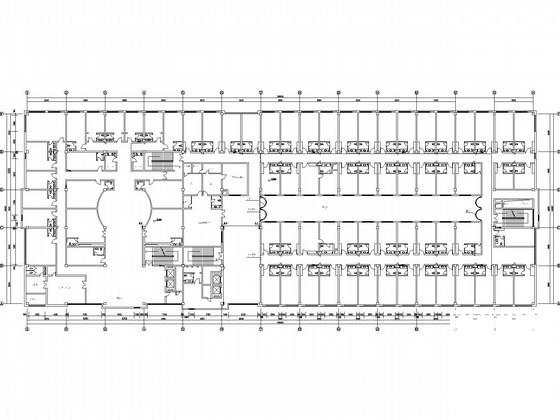

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
