一份4层小学教学楼采暖系统设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 水系统：同程式
• 送风方式：散流器送风
• 项目所在地：山东

附件详情

• 暖通设计施工说明
• 一层采暖系统平面图
• 二层采暖系统平面图
• 三层采暖系统平面图
• 四层采暖系统平面图
• 采暖系统图（一）
• 采暖系统图（二）
• 采暖系统图（三）
• 采暖系统图（四）
• 采暖系统图（五）
• 一层通风系统平面图
• 二层通风系统平面图
• 三层通风系统平面图
• 四层通风系统平面图

附件详情

一、项目概要：
建筑地上4层，建筑面积8796.3m^U2^U，建筑高度15.9m...
二、热源：
采暖热源由换热站供给，热媒为热水，供回水设计温度为 75/50℃...
三、采暖系统：
采暖采用垂直单管上供中回同程式机械循环系统。设计采暖运行方式为连续供暖方式...
四、通风排烟系统：
公共卫生间均采用机械排风，换气次数为10次/小时；消防泵房采用机械排风、自然补风方式，换气次数为4次/小时...

图纸共15张。

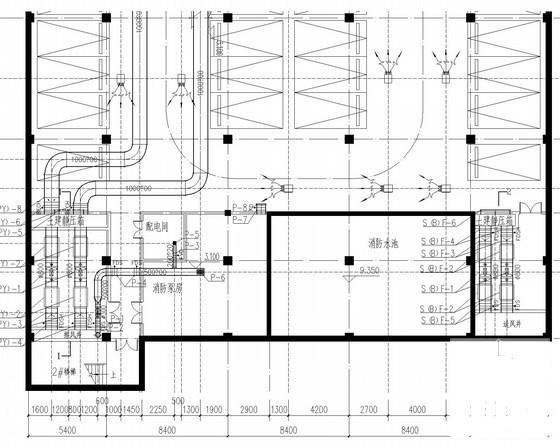

车库通风及防排烟系统平面图

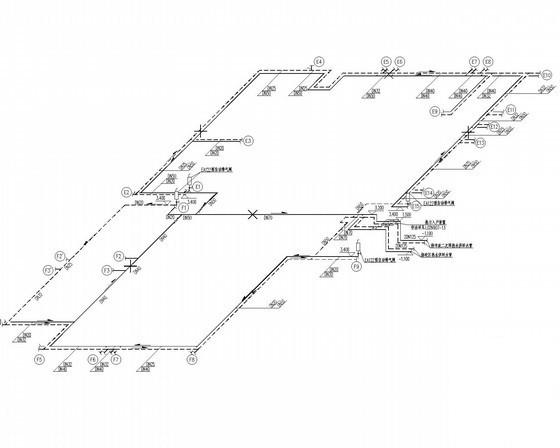

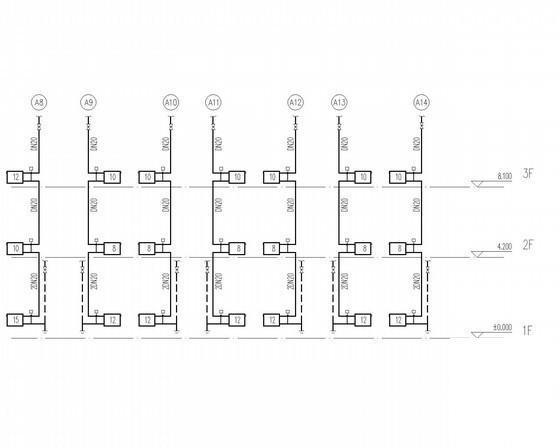

采暖系统图

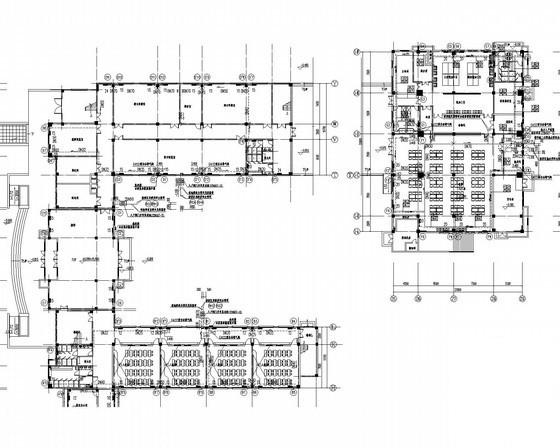

平面采暖系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
