4层小学教学楼采暖系统设计施工CAD图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：文化
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：15张
设计内容：通风,采暖
冷热源：市政热网
采暖系统：散热器供暖,热水辐射
水系统：同程式
送风方式：散流器送风
项目所在地：山东

附件详情

暖通设计施工说明
一层采暖系统平面图
二层采暖系统平面图
三层采暖系统平面图
四层采暖系统平面图
采暖系统图（一）
采暖系统图（二）
采暖系统图（三）
采暖系统图（四）
采暖系统图（五）
一层通风系统平面图
二层通风系统平面图
三层通风系统平面图
四层通风系统平面图

附件详情

一、项目概要：
建筑地上4层，建筑面积8796.3m^U2^U，建筑高度15.9m...
二、热源：
采暖热源由换热站供给，热媒为热水，供回水设计温度为 75/50℃...
三、采暖系统：
采暖采用垂直单管上供中回同程式机械循环系统。设计采暖运行方式为连续供暖方式...
四、通风排烟系统：
公共卫生间均采用机械排风，换气次数为10次/小时；消防泵房采用机械排风、自然补风方式，换气次数为4次/小时...

图纸共15张。

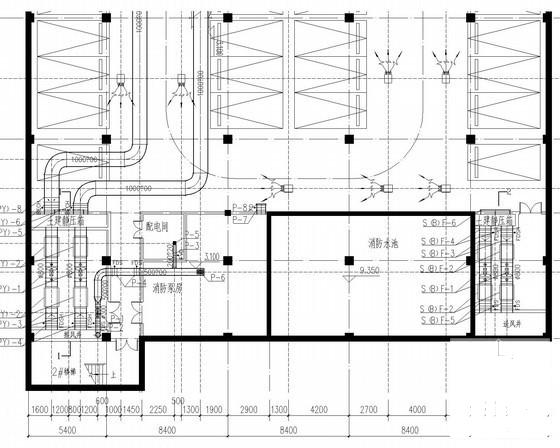

车库通风及防排烟系统平面图

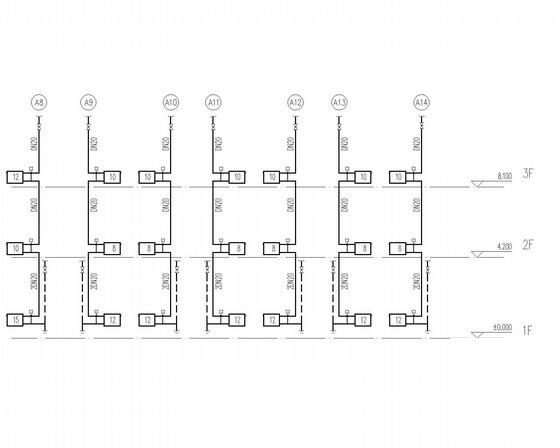

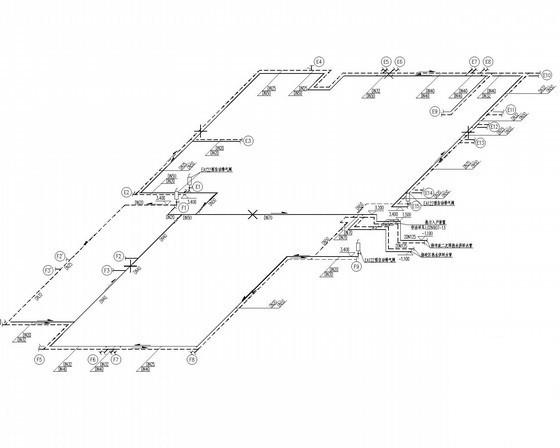

采暖系统图

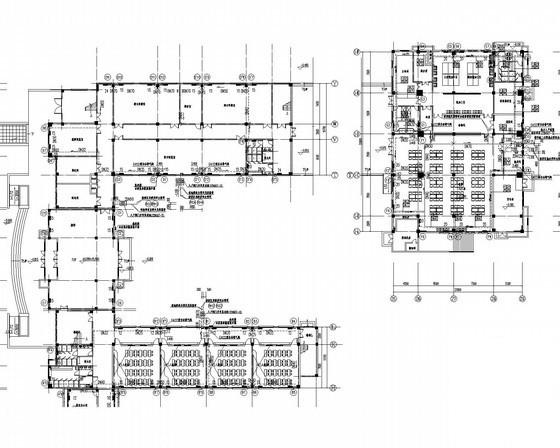

平面采暖系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
