[燃气锅炉房]国内15层住宅楼地暖CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计阶段：施工图设计
• 设计内容：地暖
• CAD版本：CAD2000
• 参考图纸：6张
• 建筑设计面积：28285.69平方米
• 建筑地上层数：15层
• 建筑地下层数：3层
• 采暖方式：地板辐射采暖系统

附件详情

工程为住宅楼，总建筑设计面积：28285.69m2，地上建筑设计面积：23875.58m2，地下建筑设计面积：4410.11m2。地上15层，总高度：45m；地下3层.热源为设置于地下二层的自建燃气锅炉房。二次网采暖供回水温度为：60/50°C，采暖系统补水及定压由换热站统一考虑；

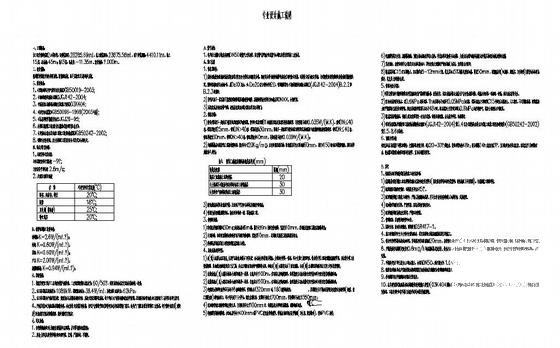

第 1 张图

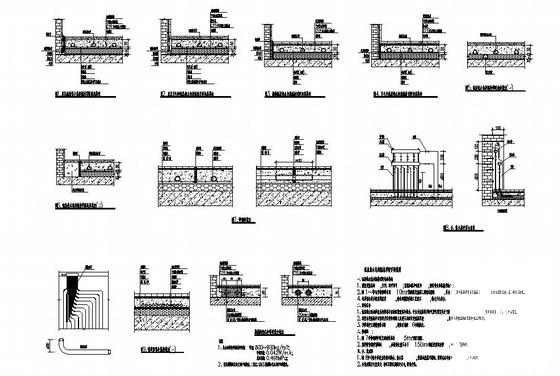

第 2 张图

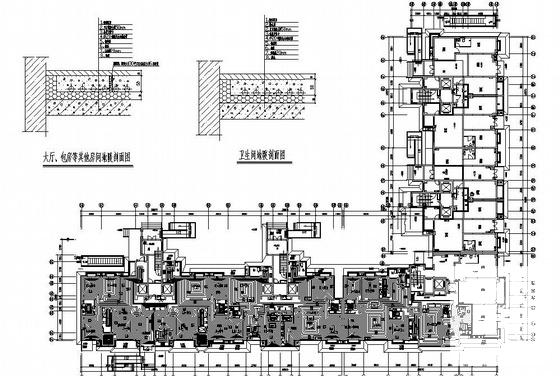

第 3 张图
