大型医院10kV配电系统高低压(电气设计说明)

[复制链接]

0

主题

0

帖子

1694

积分

超级版主

Rank: 8Rank: 8

积分
1694
发表于 2020-3-13 10:45:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 负荷等级:二级
  • 项目所在地:浙江
  • 强电 设计: 供配电系统

附件详情

  • 1、 电气设计 说明;
  • 2、电气主接线示意图;
  • 3、配电房10KV电气接线图;
  • 4、联络柜二次回路图;
  • 5、计量柜二次回路图;
  • 6、压变柜回路图;
  • 7、配电房0.4Kv主接线;

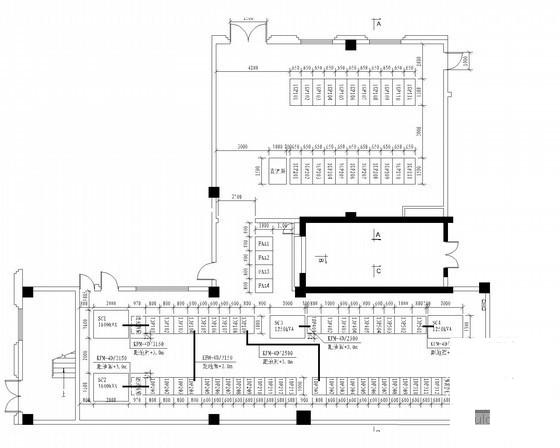

  • 8、配电房布置平面图;
  • 9、配电房土建平面图;
  • 10、配电房照明平面布置图;
  • 11、配电房土建平面布置图;
  • 12、角钢接地体安装及加工图;
  • 13、接地体连接图。

附件详情

该附件为[浙江]大型医院10kv配电系统高低压全套施工图纸124张。
大型医院10kV供配电工程,该项目总配电容量为10900kVA,设配电房3座,1#配电房配电容量为5700kVA(2×1600kVA+2×1250kVA),2#配电房配电容量为2000kVA(2×1000kVA),3#配电房配电容量为3200kVA(2×1600kVA)。
采用双电源供电方式,配电房高压开关柜采用KYN-28型,低压配电柜采用经济型抽屉式组合开关柜,变压器采用SG10型干式变压器,高压断路器参照iVD4系列设计,低压断路器参照MT及NSX系列。

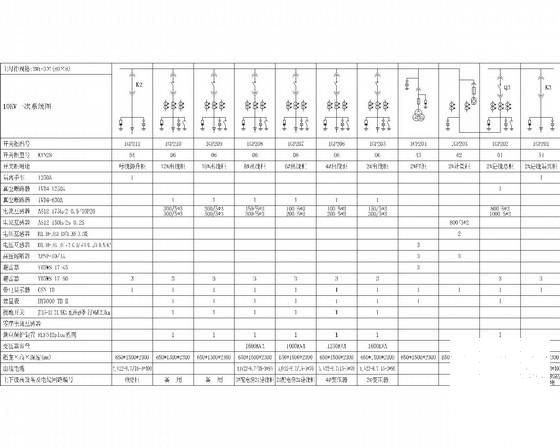

配电房10Kv电气主接线图

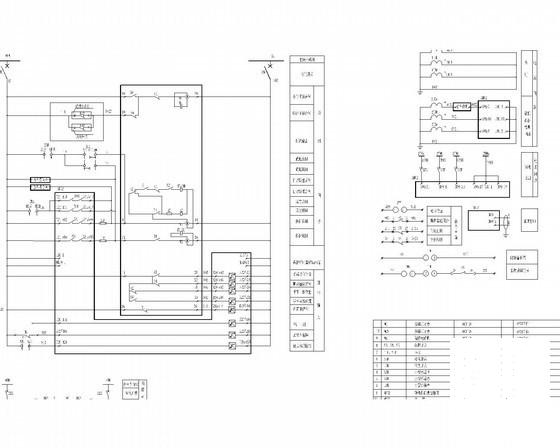

进线柜二次回路图

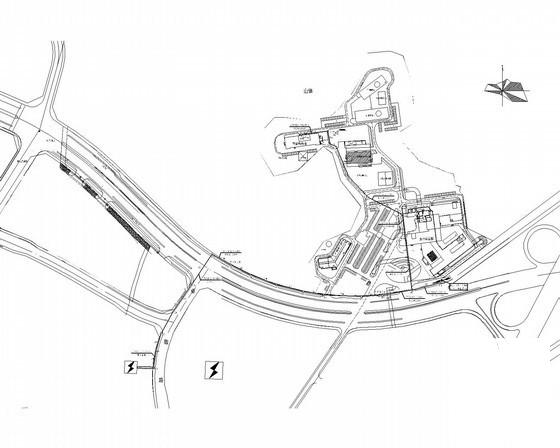

整体布局平面图

高低压配电系统设计 - 1
第 1 张图
高低压配电系统设计 - 2
第 2 张图
高低压配电系统设计 - 3
第 3 张图
高低压配电系统设计 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-13 10:45:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecsww10122ef0cfsc.rar

2.48 MB

下载  售价: 100 积分    赚积分
