大型医院高低压变配电所全套详施工图纸_CAD

• 建筑类别：医疗

• 建筑设计结构形式：其他结构

• 图纸设计深度：施工图

• 图纸设计格式：CAD2000

• 强电设计：供配电系统,配变电所,其它

• 弱电设计：其它

本次高压工程说明及技术要求:

1、本套为新安装的双回路供电的高压柜一次结线图。

2、10kV供电方式为一主一备，两路电源装设电气联锁，防止双电源并列。

3、主供及备供电源的计量柜与本电源开关柜需装设电气及机械联锁。

4、各柜均须具备"五防"装置。

5、计量柜的CT,PT及电流表安装在同一小车内，计量柜安装断相计时仪；计量CT(0.2S级）和PT(0.2级）须提供供电局核准的角差比差合格证。

6、本套高压柜采用电池为免维护型2*24Ah直流屏220V作保护及操作电源。

7、进线开关采用微机式综合继保装置,具有过流，速断，零序,失压保护，出线开关（变压器保护）采用定时限过时、速断、零序保护；变压器超高温保护及高温发信进线设置带时限的低压保护。

8、本套开关高压柜具有就地控制与远方控制功能。中控室内设中控台，作为远方显示及控制。

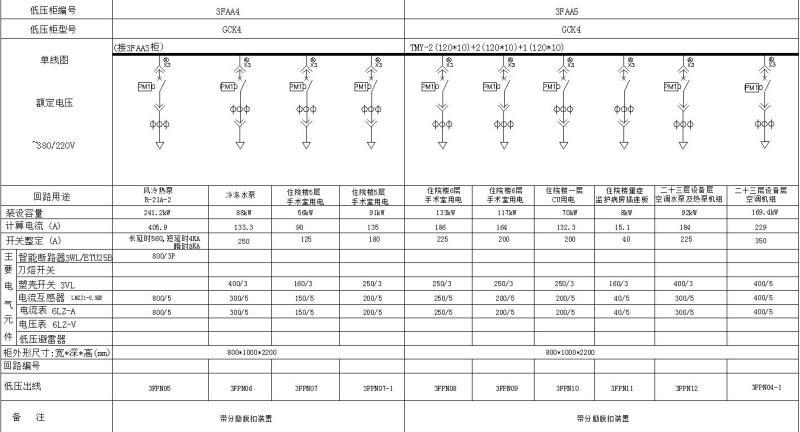

低压柜接线图

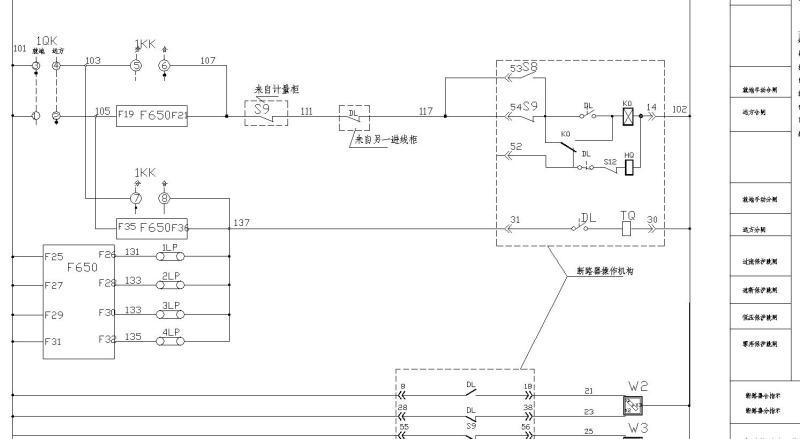

二次原理图

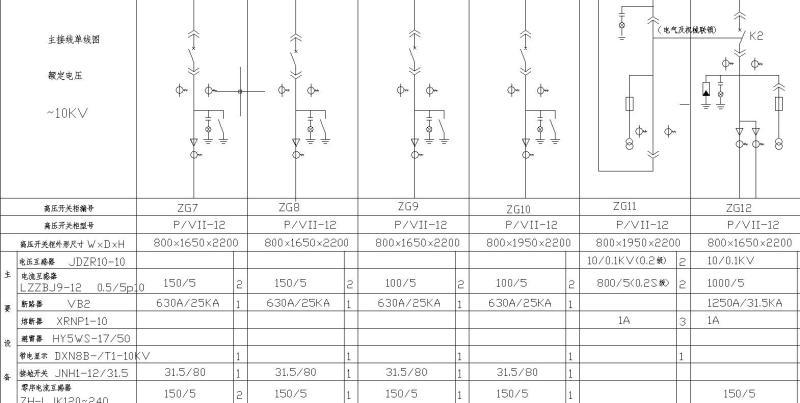

高压一次接线图

平面图

平面图2
