[中式风格]2层独栋别墅建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

895

积分

超级版主

Rank: 8Rank: 8

积分
895
发表于 2020-1-21 22:17:07 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅类别:独栋别墅
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:山东
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:7张
  • 建筑面积:324.52平方米
  • 建筑高度:6.320m
  • 地上层数:2层
  • 效果图:无

附件详情

总开间x进深:14.04x14.94米

资料包含:设计说明、做法表、各层平面图、立面图、剖面图、 节点详图 、门窗表、门窗大样

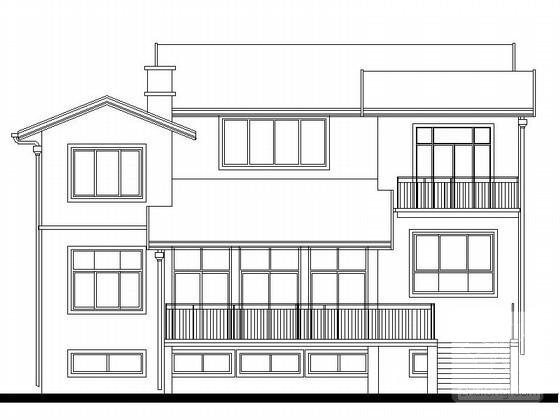

中式独栋别墅 - 1
第 1 张图

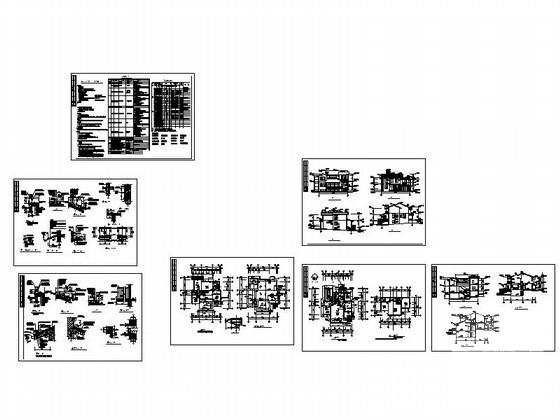

中式独栋别墅 - 2
第 2 张图

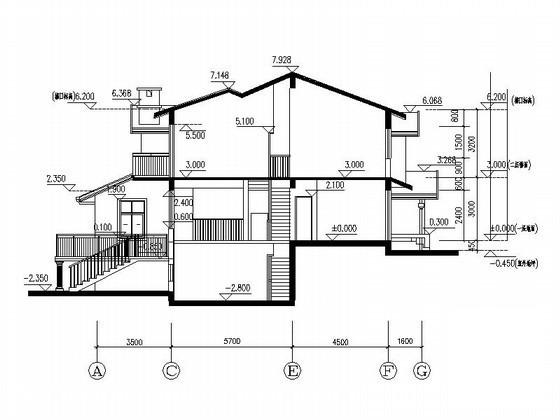

中式独栋别墅 - 3
第 3 张图

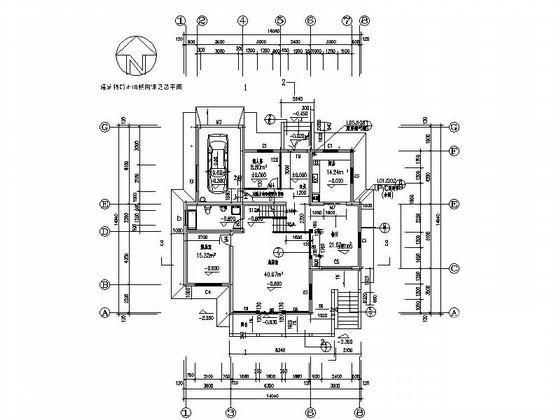

中式独栋别墅 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:17:07上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed1dccecwfdeccc1ccs.rar

1.03 MB

下载  售价: 100 积分    赚积分
