[案例]30000吨每年柠檬酸盐工程废水治理项目CAD施工图纸（UASB工艺）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：工业污废水处理站
• 处理技术：格栅筛网,中和,沉淀,气浮法,生物膜法,厌氧法,活性污泥发
• 工艺流程选介：其他
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 规模：5-10万吨/天
• 图纸年代：近代

附件详情

• 附件详情
• 工程设计总说明
• 物料衡算
• 总
• 主构筑物高程图
• 工艺流程图
• 初沉池平面布置图
• 初沉池剖面布置图
• 糖水调节池工艺图
• 泵房布置图
• UASB池底平面布置图
• UASB进水系统布置图
• UASB上集气罩工艺图
• UASB上集气罩加工图
• UASB大集气罩工艺图
• UASB大集气罩加工图
• UASB下集气罩工艺图
• UASB下集气罩加工图
• 出水系统加工图
• UASB出水系统工艺图
• UASB排泥系统工艺图
• UASB牛腿预埋件图
• 水封加工图
• 氧化沟转碟安装图
• 氧化沟平面图
• 曝气池进水系统布置图
• 氧化沟剖面图
• 曝气池空气管路系统
• 二沉池管路系统图
• 二沉池斜管安装图
• 管道系统平面布置图
• 雨水管道系统布置图
• 泵基础图
• 污泥回流井工艺图
• 办公楼及操作间
• 集泥井

附件详情

该项目位于山西，该项目为山西30000吨每年柠檬酸盐工程废水治理项目。工程占地面积为3154平米，废水处理能力：平均日处理有机废水6000立方，进水浓度10000mgCOD/l,出水浓度≤ 300mgCOD/l.废水处理总效率99.4%。该项目主要涉及UASB工艺。
编制于2012年，共70张图。

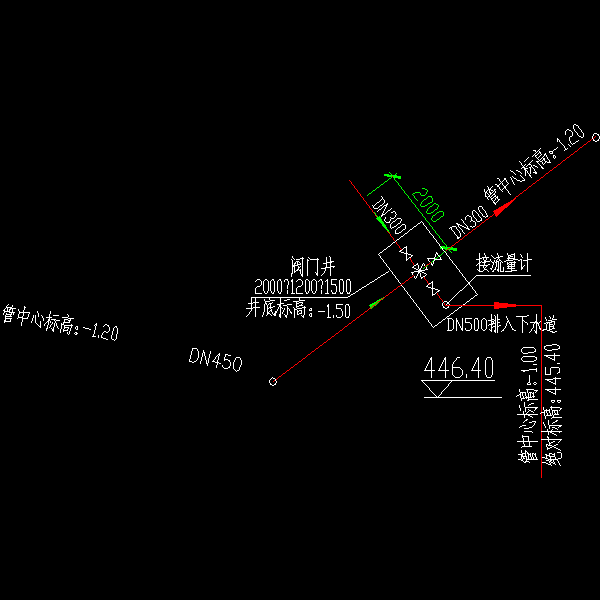

进水系统平面图

物料流程图

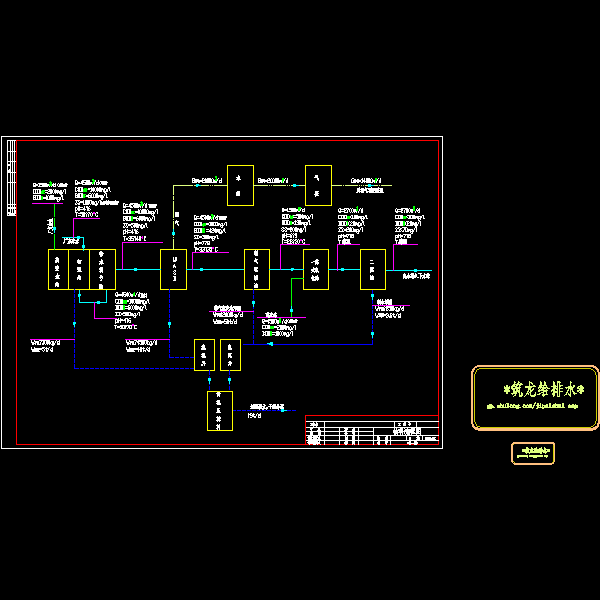

带控制点工艺流程

初沉池工艺图

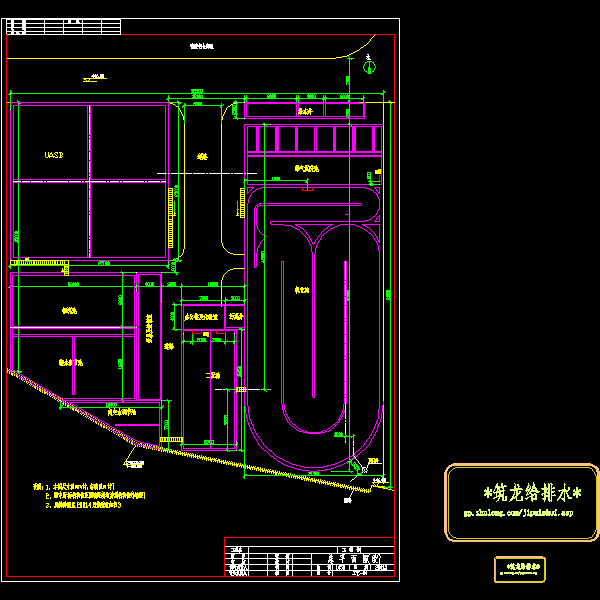

总平面图

0.dwg

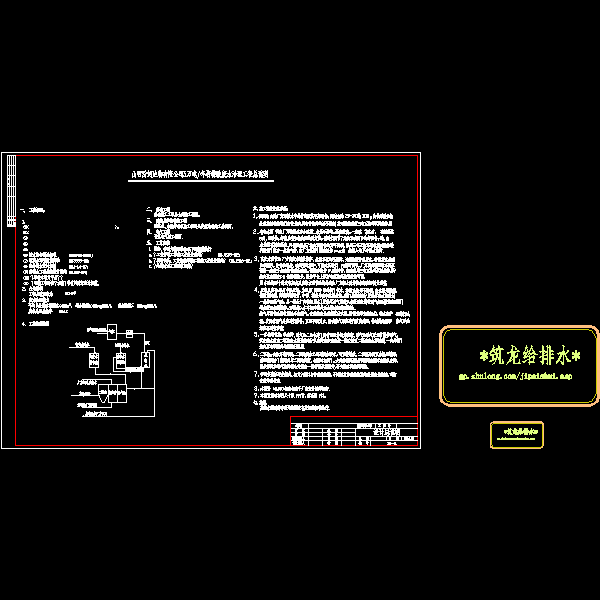

01总说明.dwg

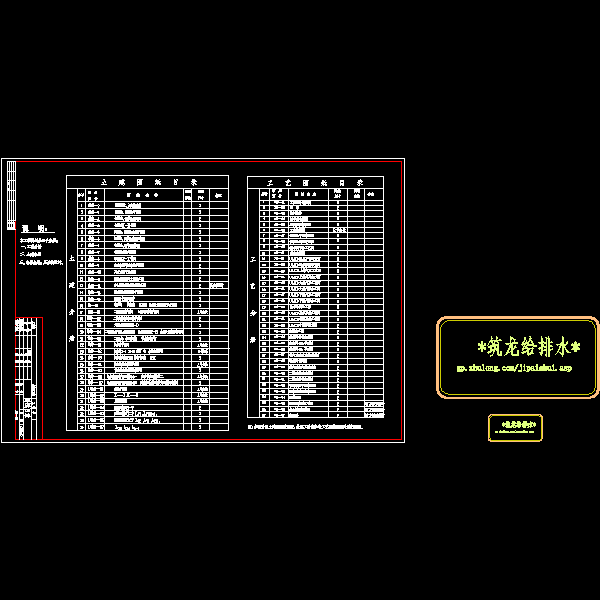

02总目录.dwg

03物料衡算.dwg

04总平面.dwg

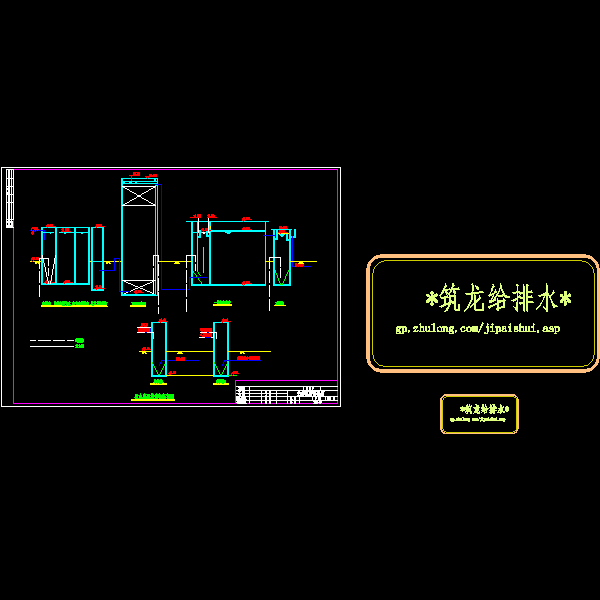

05高程图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-15 17:21:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在参考资料专区发帖交流相关知识。
