300吨香料香精废水处理工程水工艺设计施工图纸(UASB工艺PACT)

  • 设计说明:有
  • 类型:工业污废水处理站
  • 处理技术:格栅筛网,中和,沉淀,混凝,澄清,气浮法,过滤,消毒,生物膜法,厌氧法,吸附,离子交换,活性污泥发
  • 工艺流程选介:味精工业
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:1万以下吨/天
  • 设计年代:近代

附件详情

  • 设计与施工说明
  • 平面布置图
  • 工艺流程图
  • 组合预处理池平面布置图
  • 预处理操作间平面布置图
  • 构筑物剖面图、大样详图、系统图
  • 厌氧池平面布置图
  • 厌氧池1-1、2-2剖面图
  • 组合生化池一水池平面布置图
  • 组合生化池一剖面图
  • 沉淀池2、沉淀池3溢流堰及浮渣挡板安装图
  • 组合生化池二平面图
  • 反应池3、终沉池、中间水池5平面
  • 反应池3、终沉池、中间水池5剖面图
  • 终沉池、反应池3中心筒、穿孔曝气管制作图
  • 反应池3、终沉池、中间水池管道系统图
  • 集水井、集泥槽、计量堰平面图及剖面图
  • 污泥浓缩池、污泥贮池平面图及剖面图
  • 综合房一层平面布置图
  • 综合房二层平面布置图
  • 药剂贮槽平面图及剖面图
  • 溶药桶及搅拌机支架平面图、剖面图
  • 石灰加药间平面图、剖面图
  • 厢式压滤机安装图
  • 加药计量泵管道系统图
  • 综合房给排水管道系统图
  • 各加药系统流量计支架安装示意图

附件详情

该项目位于浙江,资料为香料香精废水处理工程的工艺施工图设计。工程规模:总处理水量300吨/天,其中高浓度废水100吨/天,低浓度废水200吨/天。设计范围:污水处理站内各构筑物及给排水的设计,不包括污水处理站周圈的道路及道路排水设计,其他界定详见合同。主要构筑物有:调节池、中和曝气池、反应池、沉淀池、中间水池、低浓度废水调节池、缓冲池、UASB池、兼氧池、一级好氧池、水解池、PACT池、炉渣滤池、终沉池、集水井、集泥槽、污泥浓缩池、污泥贮槽、石灰溶解槽、石灰储槽、药剂贮槽、综合房、鼓风机房、脱水机棚、臭氧机房、石灰加药间、预处理操作间。
,共40张图。

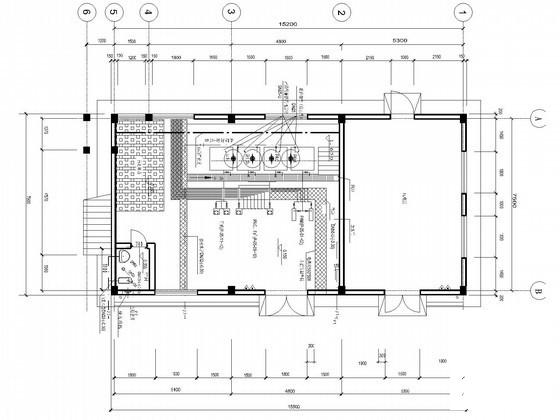

综合房一层平面布置图

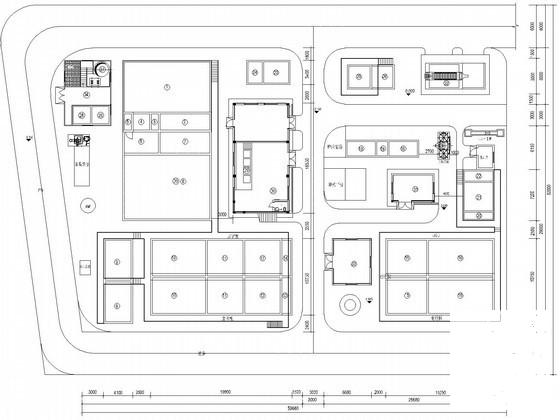

总平面布置图

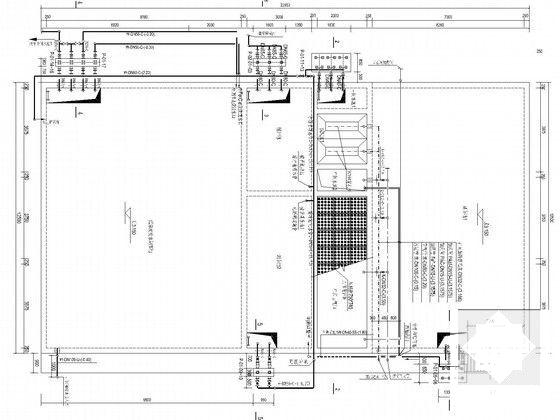

组合预处理池平面布置图

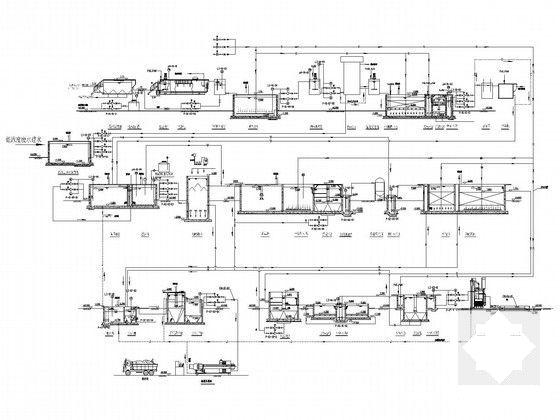

工艺流程图

管道系统图

计量泵管道系统图

石灰加药间平面布置图

污泥浓缩池、污泥贮槽平面图

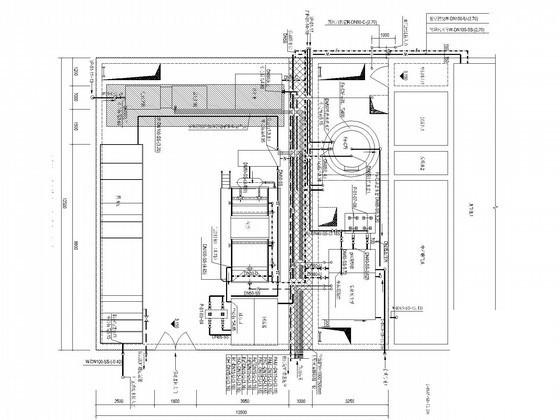

组合生化池一水池平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • uasb工艺施工图 - 1
    uasb工艺施工图 - 1
  • uasb工艺施工图 - 2
    uasb工艺施工图 - 2
  • uasb工艺施工图 - 3
    uasb工艺施工图 - 3
  • uasb工艺施工图 - 4
    uasb工艺施工图 - 4
  • uasb工艺施工图 - 5
    uasb工艺施工图 - 5
  • uasb工艺施工图 - 6
    uasb工艺施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
