[CAD施工图]5层框架中学教学楼毕业设计方案

[复制链接]

0

主题

0

帖子

1545

积分

超级版主

Rank: 8Rank: 8

积分
1545
发表于 2020-3-20 23:03:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该资料为华北水利水电学院毕业计
含全套设计内容,包括设计计算书,施工图,任务书,开题报告,摘要,外文翻译等全部内容。
(1) 工程名称:郑州市某中学科教艺术楼
(2) 建设地点:郑州市某中学
(3) 附件详情:本建筑由主管部门批准拟建基地。场地情况:场地平坦、无障碍物,两面临街。平面尺寸为:47.6m 18.6m,建筑总高度为21.6m,共5层,底层层高为5.1m,二~四层层高为3.9m,室内外高差为0.45m,具体情况见结构 ,设计使用年限为50年。
(4) 基本风压:0.45 。
(5) 抗震设防:设防类别为丙类,抗震设防烈度为7度,场地为二类场地土,设计地震分组为第一组
(1) 结构体系选型:采用混凝土现浇框架结构体系
(2) 屋面结构:采用混凝土现浇肋形屋盖,刚柔性相结合的屋面,屋面板厚120mm。
(3) 楼面结构:采用混凝土现浇肋形楼盖,楼板厚100mm。
(4) 楼梯结构:采用混凝土现浇板式楼梯。
(5) 天沟:采用现浇天沟。
共77页。

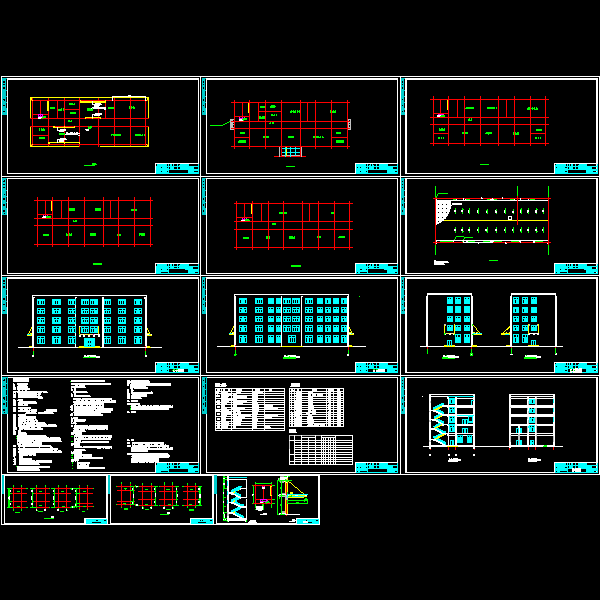

建筑图包括:建筑设计说明,建筑平面图,立面图,剖面图,节点详图等共15张图纸。

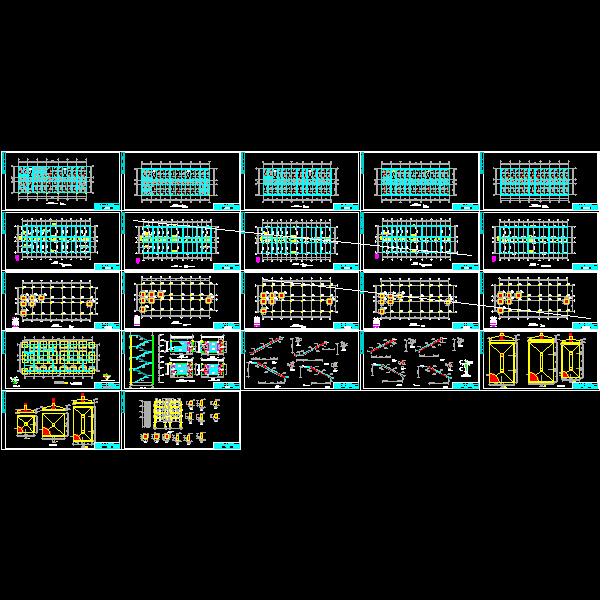

结构图包括:基础平面布置图,基础详图,结构平面图,梁配筋,柱配筋, 等共22张图纸。

毕设建筑图.dwg
毕设建筑图.dwg
毕设结构图.dwg
毕设结构图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-20 23:03:19上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在参考资料专区发帖交流相关知识。

附件2099v11ede0cwfcd2d1cc022cc.rar

1.93 MB

售价: 100 积分    赚积分
