3600平米6层框架填充墙结构中学教学楼毕业设计方案CAD图纸

附件详情

某六层中学教学楼毕业设计
该资料为:某六层中学教学楼毕业设计
建筑类型:六层中学教学楼,框架填充墙结构。
建筑介绍:建筑面积约3600平方米,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用240mm厚的混凝土空心小砌块。
地质条件:经地质勘察部门确定,此建筑场地为三类近震场地,设防烈度为7度。
内容包括:
计算书:
第一章 :项目概要
第二章 :框架侧移刚度的计算
第三章 :重力荷载代表值的计算
第四章 :横向水平荷载作用下框架结构的内力和侧移计算
第五章 :风荷载作用下框架结构的内力和侧移计算
第六章 :竖向荷载作用下框架结构的内力计算
第七章 :截面设计
第八章 :楼板设计
第九章 :楼梯设计
第十章 :基础设计
共80页。
图纸:

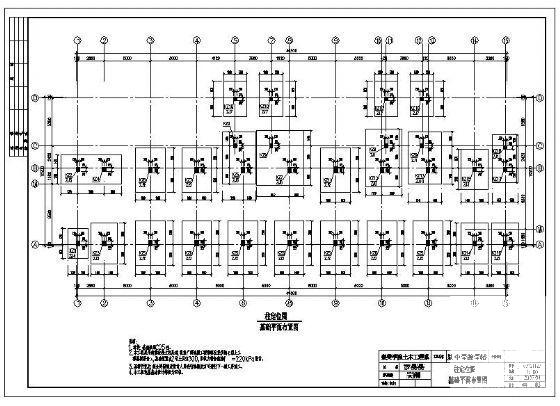

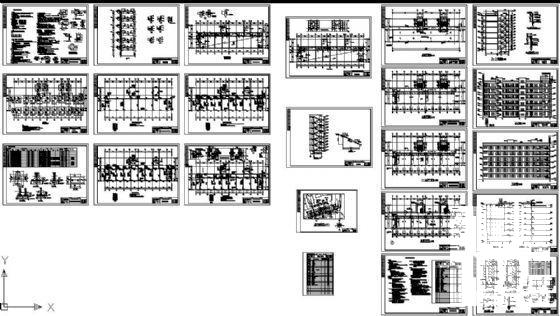

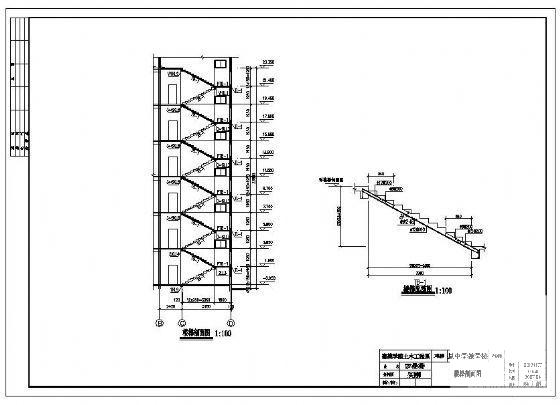

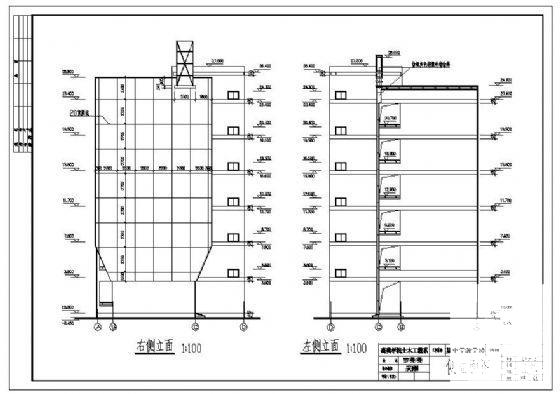

总平面图、建筑总说明、底层平面图、二-五层平面图、六层平面图、屋顶平面图、立面图、剖面图、楼梯剖面图、建施详图、 结构设计说明 、框架柱表、柱的定位图与基础 平面布置图 、门窗表及基础大样配筋表、一层梁平法配筋图、二层梁平法配筋图、二一六板配筋图、三一六层梁平法配筋图、屋面梁平法配筋图、屋面板配筋图、楼梯间屋面板配筋图共22张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 教学楼毕业设计图纸 - 1
    教学楼毕业设计图纸 - 1
  • 教学楼毕业设计图纸 - 2
    教学楼毕业设计图纸 - 2
  • 教学楼毕业设计图纸 - 3
    教学楼毕业设计图纸 - 3
  • 教学楼毕业设计图纸 - 4
    教学楼毕业设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
