一份6层框架结构商住楼结构CAD施工图纸（详细建筑图纸）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：49张
• 图纸年代：近代

该项目位于安徽省，为6层框架结构住宅，底层为商业，总建筑面积：3554.41平方米，其中住宅面积2338平方米，商业建筑面积为1080平方米，商业部分一层层高为4.5m，二层层高为3.3m二至六层为3m。
结构嵌固端所在位置为基础顶，抗震设防烈度为7度，基础类型：该项目采用独立基础，基础设计等级为丙级。
结构专业该资料包含：结构设计说明，基础图，墙柱布置图，梁配筋图，板配筋图，墙、柱配筋表，楼梯图等共计26张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，各种大样等共计23张图。
出图时间：2015年5月。总计49张图。

文化广场-17#楼- 结构.dwg

文化广场-17#楼-建筑.dwg

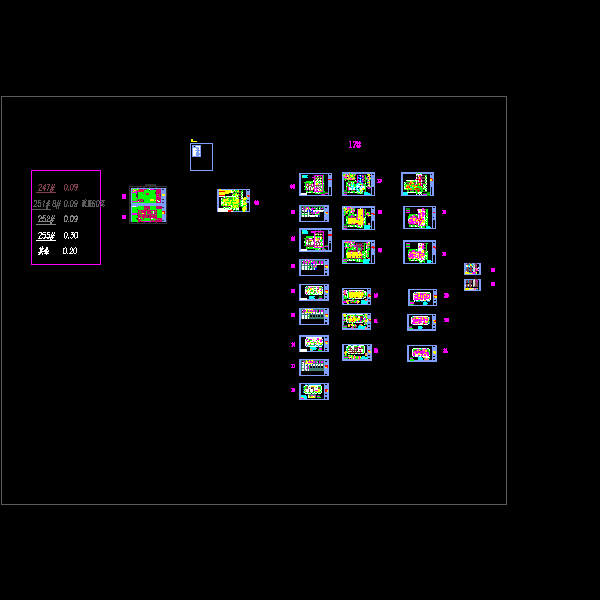

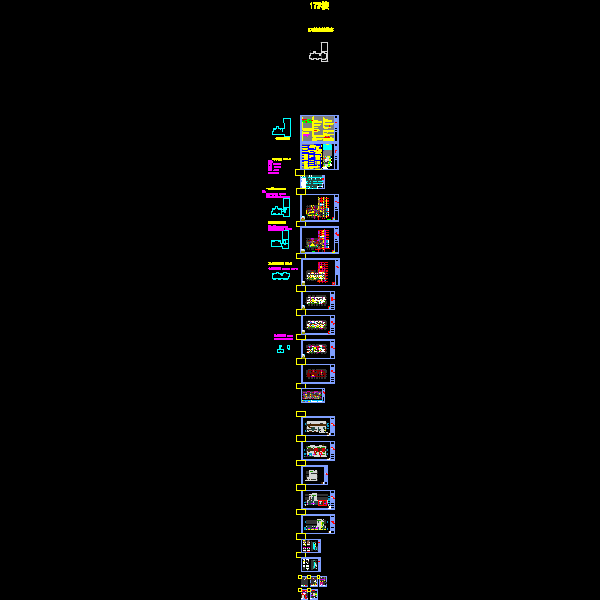

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
