6层框架结构商住楼结构施工CAD图纸

附件详情

该项目位于安徽省，为6层框架结构住宅，底层为商业，总建筑设计面积：3554.41平方米，其中住宅面积2338平方米，商业建筑面积为1080平方米，商业部分一层层高为4.5m，二层层高为3.3m二至六层为3m。
结构嵌固端所在位置为基础顶，抗震设防烈度为7度，基础类型：该项目采用独立基础，基础设计等级为丙级。

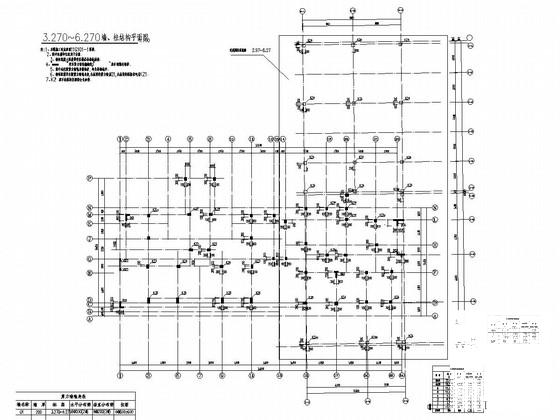

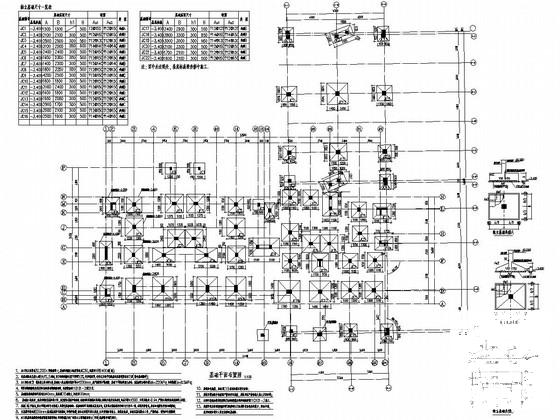

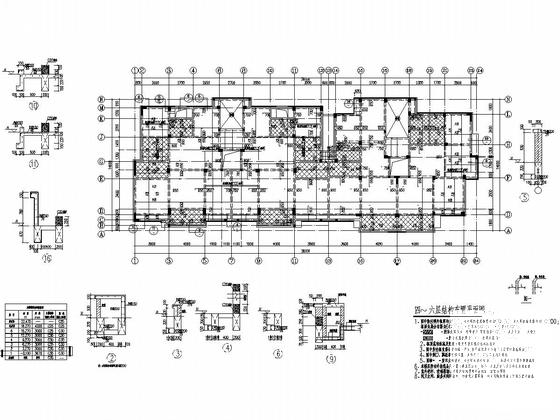

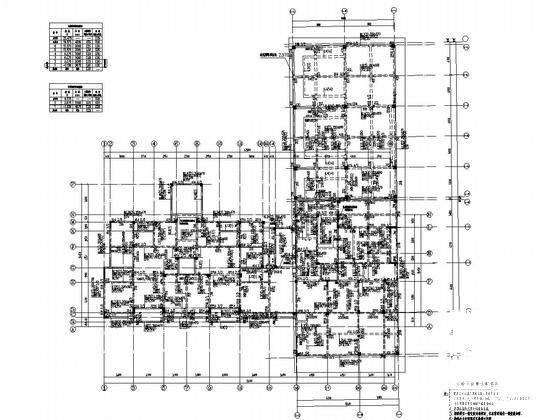

结构专业该资料包含： 结构设计说明 ，基础图，墙柱布置图，梁配筋图，板配筋图，墙、柱配筋表，楼梯图等共计26张图。

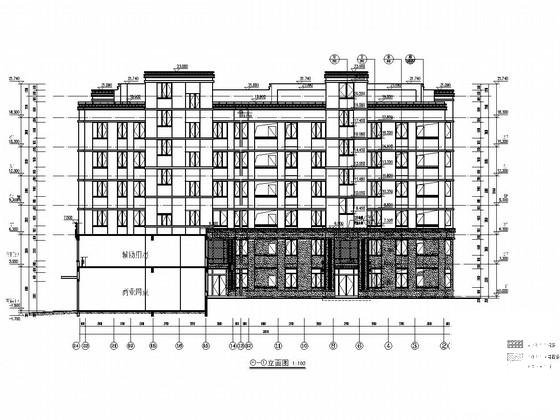

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，各种大样等共计23张图。
分享投稿时间：近几年5月。总计49张图。
