宜兴市10层综合办公楼空调CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：办公
• 建筑设计面积：12863.8平方米
• 建筑地上层数：10层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计内容：空调
• 项目所在地：江苏

附件详情

该项目位于江苏省宜兴市。总建筑面积约:12863.8平方米。建筑高度为：43.5m。地下一层、地上十层。为综合性办公大楼。该项目空调水系统采用两管制。空调水循环泵采用一次泵系统。该项目空调水系统水平系统为同程式；各大环路为异程式。门厅、过厅、接待室、大餐厅、多功能会议室等采用低速风道变风量全空气空调系统。其他各房间均采用风机盘管机组加新风的空调系统。

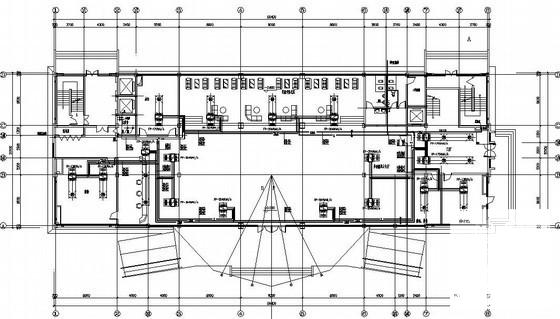

第 1 张图

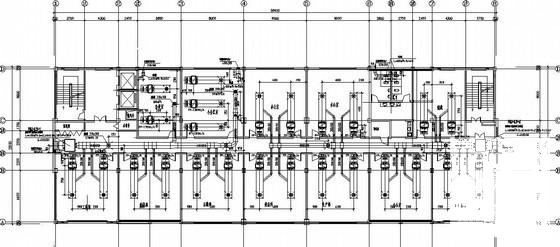

第 2 张图

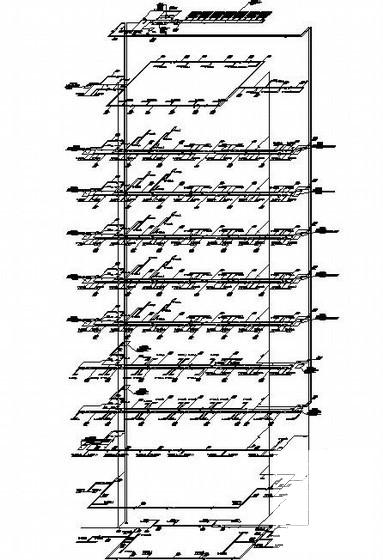

第 3 张图
