5172平米6层综合办公楼暖通空调设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5172.25平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,闭式
  • 项目所在地:天津

附件详情

本建筑一至六层设中央空调,总建筑面积5172.25m2,,空调面积约2600m2,冷负荷指标115W/m2,总冷负荷300kW。选5台60kW的风冷模块冷水机组,制冷剂为R22。冷水出水温度7°C,回水温度12°C。空调方式:全中央空调,水-水系统。冷水系统:双管制、水平同程的闭式系统,只是夏季供冷。冷水采用闭式机械循环系统,设置膨胀水箱,膨胀管接在回水管上。膨胀水箱采用钢板焊制。

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

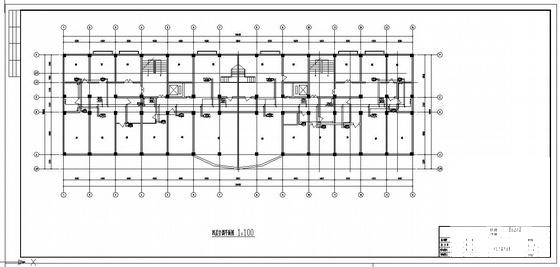

  • 综合办公楼设计图纸 - 1
    综合办公楼设计图纸 - 1
  • 综合办公楼设计图纸 - 2
    综合办公楼设计图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
